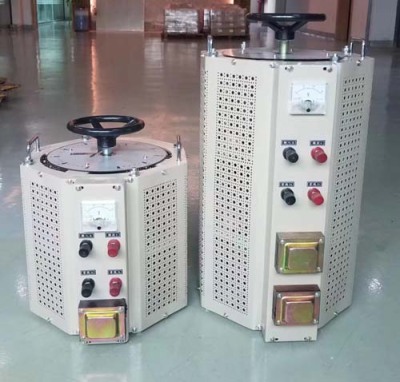

南京三相接触式调压器品牌直销
调压器的电压变化率是变压器的主要性能之一。当变压器向负载供电时，在变压器的负载端的电压会下降，将下降的电压值与额定电压值相比，取百分数即电压变化率，电压太高或过低都会影响变压器的正常工作和使用寿命，所以调压。调压的方法是在初级线圈中引出几个抽头，接在分接开头上，分接开头通过转动触头来改变线圈的匝数。只要转动分接开关的位置，即可得到需要的额定电压值。要注意的是，调压通常应在切断变压器所接的负载后进行。
在开关周期的部分，输入电压作用于一个电容器（C1）。在开关周期的第二部分，电荷从C1传送到第二个电容器C2上。传统的开关电容式转换器的构造是一个反用换流器，其中C2具有一个接地正端，其负端传递负输出电压。经过几个周期之后，通过C2的电压将被施加到输入电压。假设C2上没有负载、开关上没有损耗并且在电容器中没有连续的电阻，则输出电压将正好是输入电压的负数。在现实中，电荷传送的效率（以及由此导致的输出电压的性）取决于开关频率、开关的电阻、电容器的值和连续电阻。一种类似的拓扑结构倍压器使用相同的开关和电容器组，但更改了接地连接和输入电压。其它更复杂的变种产品使用附加开关和电容器实现输入电压与输出电压的其它变换比率，并且在一些情况下，使用专门的开关次序来产生分数关系（例如3/2）。在各种简单的形式中，开关电容式转换器是不具备稳压功能的。一些新的Naonal半导体开关电容式转换器具有自动调节的增益级别以产生经过稳压的输出；其它开关电容式转换器使用一个内置的低压降产生未经过稳压的输出。
改变动线圈与主线圈、辅助线圈之间的相对位置，则后两线圈的阻抗随之而变，电源电压U1即按阻抗大小分配于主、辅两线圈上。当动线圈与主线圈重合时，主线圈的阻抗为小，而辅助线圈的阻抗为大，这样，U2小；反之，当动线圈重合于辅助线圈时，U2为大。当动线圈自上而下逐渐移动,U2即可从0逐渐增至大值。如将3个动圈式调压器单元装在同一底座上,并共用一个传动机构,即可按三相接法（一般为Y接法）联成三相动圈式调压器。
可控硅（晶闸管）作为电力开关器件在工业生产自动化过程中，已经非常成熟，论述颇多。目前，在交流电源领域中，可控硅有两种基本控制方式:调功（调节功率P）与调压（调节电压V）。相应的产品称之为:调功器与调压器。调功、调压作为两个不同的概念，在使用中也是有所区别的。
