黄山大功率补偿式稳压器价格
稳压器有两种主要类型:线性和开关。这两种类型都可以调节系统的电压，但线性稳压器以低效率运行，而开关稳压器以高效率运行。在高效率开关稳压器中，大部分输入功率无耗散地传输到输出端。

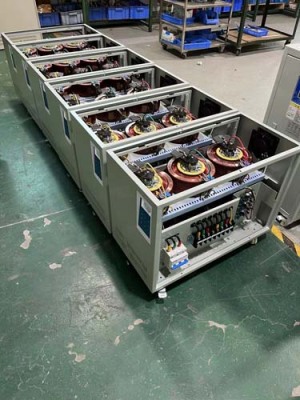

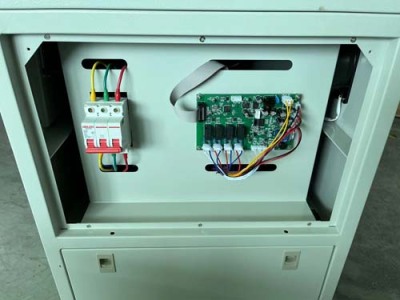

此外，在开关稳压器设计中使用单个电感器和二管以及能够在千赫兹范围内的开关频率下工作的开关固态开关，这样可以大大减小电源的尺寸和重量，这是因为在他们的设计中不会有大而重的降压（或升压）电压电源变压器。但是，如果需要在输入和输出端子之间进行电气隔离，则在转换器之前包含一个变压器。稳压器是使输出电压稳定的设备。稳压器由调压、控制电路、及伺服等组成。当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。
比较负载电流上方和下方形成的电感电流的三角形形状，我们可以看到它们是相等的，简单的代数计算表明:平均电感电流等于负载电流。降压拓扑—电感电流和负载电流仿真示例。搜索降压稳压器IC时，可以地假设数据手册显示大允许输出电流，如I在≈I外，但升压拓扑并非如此。让我们看一下，其中显示了3.3V输入至12V输出的开环升压设计，电流为0.275A，约3.3W。在这种情况下，平均电感电流是多少？升压拓扑:3.3V至12V，约3.3W。输出电流为291mA，I（R2）时的直流走线，接近计算值。仿真负载电流为291mA，仿真结果表明电感电流的平均值为945mA，峰值大于1A。这是输出电流的3.6倍以上。T期间上—M2导通的时间，L2两端的电压为V3—电感从其小值充电到大值。T期间上，D2关断，负载电流由输出电容提供。LTspice仿真结果，在0.275A时从3.3V升压至12V。
集成型线性稳压器实例:只有3个引脚的7.5A线性稳压器线性稳压器的缺点分析线性稳压器会消耗大量的功率。采用线性稳压器的一个主要缺点是其运行于线性模式之串联晶体管Q1会有过大功率耗散。如前文所述，线性稳压器从概念上讲是一个可变电阻器。由于的负载电流都经过串联电阻器，故其功率耗散为PLOSS=（VIN-VO）IO.在该场合中，线性稳压器的效率可由下式估算:例子中，当输入为12V且输出为3.3V时，线性稳压器的效率仅为27.5%.在此场合中，82.5%的输入功率浪费掉了，并在稳压器中产生了热量。这意味着晶体管具备在坏情况下（大VIN和满负载）处理其功率/热耗散的热能力。因此，线性稳压器及其散热器的尺寸可能很大，是在VO远远低于VIN的时候。如图5所示，线性稳压器的大效率与VO/VIN之比成比例。
