比较负载电流上方和下方形成的电感电流的三角形形状，我们可以看到它们是相等的，简单的代数计算表明:平均电感电流等于负载电流。降压拓扑—电感电流和负载电流仿真示例。搜索降压稳压器IC时，可以地假设数据手册显示大允许输出电流，如I在≈I外，但升压拓扑并非如此。让我们看一下，其中显示了3.3V输入至12V输出的开环升压设计，电流为0.275A，约3.3W。在这种情况下，平均电感电流是多少？升压拓扑:3.3V至12V，约3.3W。输出电流为291mA，I（R2）时的直流走线，接近计算值。仿真负载电流为291mA，仿真结果表明电感电流的平均值为945mA，峰值大于1A。这是输出电流的3.6倍以上。T期间上—M2导通的时间，L2两端的电压为V3—电感从其小值充电到大值。T期间上，D2关断，负载电流由输出电容提供。LTspice仿真结果，在0.275A时从3.3V升压至12V。
广西智能无触点数控式稳压器厂家直销
当晶体管关闭时，输入电源现在通过串联的电感器和二管连接到输出。随着电感场的减小，存储在电感中的感应能量被VIN通过现在正向偏置的二管推到输出端。这一切的结果是电感器L1上的感应电压反转并添加到输入电源的电压上，从而增加了总输出电压，因为它现在变为VIN+VL。来自平滑电容器C1的电流在晶体管开关闭合时用于为负载供电，现在通过二管由输入电源返回到电容器。那么提供给电容器的电流就是二管电流，由于二管通过晶体管的开关动作不断地在其正向和反向状态之间切换，二管电流将为“ON”或“OFF”。那么平滑电容器大以产生平滑稳定的输出。

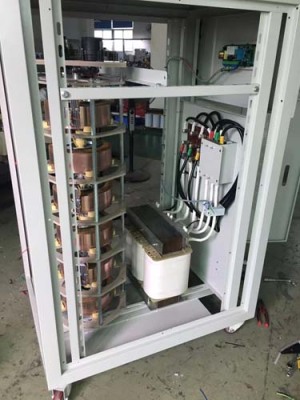

稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。
广西智能无触点数控式稳压器厂家直销
线性稳压器通过在输入和输出之间串联一个连续导通的晶体管来产生稳定的直流输出，使其在其电流-电压(iv)特性的线性区域（因此得名）中运行。因此，晶体管的作用更像是一个可变电阻，它不断地将自身调整到维持正确输出电压所需的值。下面来看一个简单的串联传输晶体管稳压器电路:串联晶体管稳压电路在上面的电路图中，这个简单的射跟随器稳压器电路由一个NPN晶体管和一个直流偏置电压组成，以设置所需的输出电压。由于射跟随器电路具有单位电压增益，因此向晶体管基施加合适的偏置电压，可以从发射端子获得稳定的输出。
