合肥AVR系列稳压器厂家直销

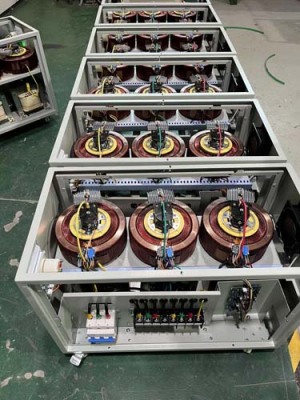

电子控制电路通过将输入与内置参考电压源进行比较来检测电压下降和电压上升。当电路发现错误时，它会操作电机，进而移动自耦变压器上的臂。这可以为降压升压变压器的初级供电，使得次级两端的电压应该是所需的电压输出。大多数伺服稳定器使用嵌入式微控制器或处理器作为控制电路来实现智能控制。这些稳定器可以是单相、三相平衡型或三相不平衡型。在单相类型中，伺服电机耦合到可变变压器实现电压校正。在三相平衡型的情况下，伺服电机与三个自耦变压器耦合，通过调节变压器的输出在波动期间提供稳定的输出。在不平衡型伺服稳定器中，三个独立的伺服电机加上三个自耦变压器，它们具有三个独立的控制电路。三相伺服稳定器
合肥AVR系列稳压器厂家直销
当然，也可以将这两种基本开关拓扑组合成一个非隔离式开关稳压器电路，这就被称之为降压—升压转换器。降压—升压开关稳压器降压—升压开关稳压器是降压转换器和升压转换器的组合，可根据占空比产生可大于或小于输入电压的反相（负）输出电压。降压—升压转换器是升压转换器电路的变体，其中反相转换器仅将电感器L1存储的能量传递到负载中。下图给出了基本的升降压开关模式电源电路。降压-升压开关稳压器当晶体管开关TR1导通（闭合）时，电感两端的电压等于电源电压，因此电感存储来自输入电源的能量。因为二管D1是反向偏置的，所以在输出端没有电流输送到连接的负载。当晶体管开关关闭（打开）时，二管变为正向偏置，并且先前存储在电感器中的能量被转移到负载。换句话说，当开关为“ON”时，直流电源（通过开关）将能量传递到电感器中，而没有能量传递到输出端，当开关为“OFF”时，电感器两端的电压反转为电感器现在成为能量源，因此之前存储在电感器中的能量被切换到输出端（通过二管），没有一个直接来自输入直流源。因此，当开关晶体管“关闭”时，负载两端的电压降等于电感电压。
稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。
合肥AVR系列稳压器厂家直销
所示原理图实现了之前介绍的设计理念，LT8330采用12V输入至48V输出转换器，支持150mA负载。LT8330用于12V至48V转换器，负载电流为150mA。通过LTspice仿真，我们可以绘制和测量许多参数。图13描述了那些可以帮助您选择IC的方法。LTspice中图形查看器上的开关节点图。V西南部和占空比运行仿真后，您可以将SW节点行为视为波形，以了解开关在开关周期内存在的电压。为此，请将鼠标悬停在SW节点上，使十字光标变为红电压探头。单击以在波形查看器上绘制开关节点行为。得到的曲线对应于内部功率MOSFET的漏。
