降压稳压器开环拓扑，在1A电流下将12V转换为3.3V，设计功率约为3W。运行所示电路的仿真后，可以探测L1和R1的电流。L1中的电流具有三角形，因为它根据T的时序切换M1而进行充电和放电上、时间M1打开，T关闭，则为M1关闭的时间。L1电流以500kHz开关频率切换。我们可以看到电感电流是交流+直流波形。它从小值0.866A（T的末尾）转换关闭）的大值为1.144A（T结束上).当交流信号寻找阻抗小的路径时，电流的交流部分流过输出电容C2的ESR。这种交流电以及C2的充电和放电会产生输出电压纹波，而直流电流经R2。
上海大功率补偿式稳压器厂家直销
为升压稳压器选择IC的过程与为降压稳压器选择IC的过程不同，后者的主要区别在于所需的输出电流与稳压器IC数据手册规格的关系。在降压拓扑中，平均电感电流与负载电流基本相同。升压拓扑则不是这种情况，升压拓扑需要基于开关电流进行计算。本文介绍了升压稳压器IC（带内部MOSFET）或控制器IC（带外部MOSFET）的选择标准，以及如何使用LTspice选择合适的外设元件来完成升压功率级。为什么开关电流很重要输入和输出电压是多少？这是选择降压（降压）或升压（升压）DC-DC转换器时要问的个问题。第二个问题:满足预期负载所需的输出电流是多少？尽管降压和升压的输入和输出问题相同，但选择合适的IC以满足输入和输出要求的过程在降压和升压之间却大不相同。如果比较降压IC的选择表与升压IC的选择表，则升压的选择过程与降压的选择表是显而易见的。图1显示了某些内部电源开关降压转换器的选型表。可以看出，输出电流作为主要选择参数之一计费。

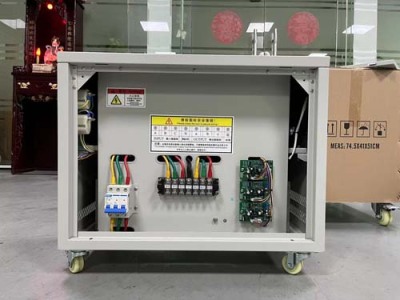

稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。
上海大功率补偿式稳压器厂家直销
T期间上，电感与MOSFET串联，因此流过输入电感的电流都会流过开关。因此，数据手册规定了可以流过开关的大电流，I西南部.在为新设计选择升压IC时，应该知道通过开关（和电感）的预期大电流。T期间的原理图上:M2打开，V3与L2并行，D2关闭。例如，为以下应用使用升压稳压器:V在=12VV外=48V我外=0.15A选择正确的升压稳压器需要找到平均输入电流，因为这是T期间流过电感器和MOSFET的电流上.要找到此电流，请根据输出功率和效率从输出反向工作到输入:
