由于晶体管提供电流增益，因此输出负载电流将远高于基电流，如果使用达林顿晶体管布置，则更高。此外，如果输入电压高以获得所需的输出电压，则输出电压由晶体管基电压控制，在此示例中，输出电压为5.7伏，以向负载产生大约0.7伏的5伏输出在基和发射之间的晶体管上下降。然后根据基电压的值，可以获得发射输出电压的值。虽然这个简单的串联稳压器电路可以工作，但其缺点是串联晶体管在其线性区域内持续偏置，以热量的形式耗散功率。由于负载电流都通过串联晶体管，这会导致效率低下、功率浪费以及晶体管周围持续发热。
深圳稳压器制造商
为单相SVC直接调压稳压器的工作原理，其主要工作原理如下:A点为单相稳压器输入侧，B点为输出侧。其实这一类用调压器直接调压式的稳压器就是利用自耦变压器的原理做成的。这种稳压器的取样电路时刻监视稳压器的输出两点间电压，输出电压升高时，控制电机朝自耦变压器降压的方向移动（A点所对应的箭头向上移动），当输出电压达到所要的电压时，停止控制电机运动。反之控制电路则控制电机朝自耦变压器升压的方向转动（A点所对应的箭头向下移动），直至达到所要的电压时停止。

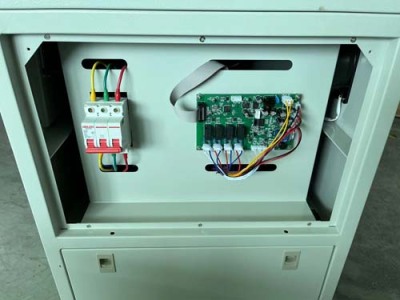

稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。
深圳稳压器制造商
当然，也可以将这两种基本开关拓扑组合成一个非隔离式开关稳压器电路，这就被称之为降压—升压转换器。降压—升压开关稳压器降压—升压开关稳压器是降压转换器和升压转换器的组合，可根据占空比产生可大于或小于输入电压的反相（负）输出电压。降压—升压转换器是升压转换器电路的变体，其中反相转换器仅将电感器L1存储的能量传递到负载中。下图给出了基本的升降压开关模式电源电路。降压-升压开关稳压器当晶体管开关TR1导通（闭合）时，电感两端的电压等于电源电压，因此电感存储来自输入电源的能量。因为二管D1是反向偏置的，所以在输出端没有电流输送到连接的负载。当晶体管开关关闭（打开）时，二管变为正向偏置，并且先前存储在电感器中的能量被转移到负载。换句话说，当开关为“ON”时，直流电源（通过开关）将能量传递到电感器中，而没有能量传递到输出端，当开关为“OFF”时，电感器两端的电压反转为电感器现在成为能量源，因此之前存储在电感器中的能量被切换到输出端（通过二管），没有一个直接来自输入直流源。因此，当开关晶体管“关闭”时，负载两端的电压降等于电感电压。
