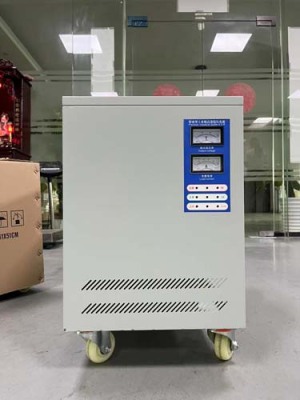

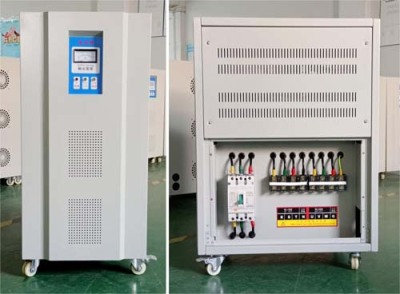

济宁单相交流稳压器厂家价格
稳压器有两种主要类型:线性和开关。这两种类型都可以调节系统的电压，但线性稳压器以低效率运行，而开关稳压器以高效率运行。在高效率开关稳压器中，大部分输入功率无耗散地传输到输出端。
在许多功率控制应用中，功率晶体管MOSFET和IGFET在其高速反复“导通”和“关断”的开关模式下运行。这样做的主要优点是稳压器的功率效率可以高，因为晶体管要么导通并导通（饱和），要么截止（截止）。当然，每个开关稳压器设计在稳态占空比、输入和输出电流之间的关系以及固态开关动作产生的输出电压纹波方面都有其的属性。这些开关模式电源拓扑的另一个重要特性是开关动作对输出电压的频率响应。输出电压的调节是通过控制开关晶体管处于“ON”状态的时间与总的ON/OFF时间的百分比来实现的。这个比率称为占空比，通过改变占空比，(D输出电压的大小，VOUT可以控制。
P外=V外×I外=48V×0.15A=7.2W假设效率为0.85（如果存在与所需设计具有相似输入和输出参数的效率曲线，则使用数据手册）。P在=P外/效率=7.2W/0.85=8.47W我在_AV=平均输入电流。这是导通时间内流入电感和开关的平均电流，由P在/V在=8.47W/12V=0.7A。再一次，我在是平均电感电流，大峰值电流将比I高1.15至1.20在，允许30%至40%的纹波电流。所以，我峰=I在×1.2=0.7A×1.2=0.847A。
线性稳压器（LinearRegulator）使用在其线性区域内运行的晶体管或FET，从应用的输入电压中减去超额的电压，产生经过调节的输出电压。其产品均采用小型封装，具有出的性能，并且提供热过载保护、限流等增值特性，关断模式还能大幅降低功耗。线性稳压器的工作原理我们从一个简单的例子开始。在嵌入式系统中，可从前端提供一个12V总线电压轨。在系统板上，需要一个3.3V电压为一个运算放大器（运放）供电。产生3.3V电压简单的方法是使用一个从12V总线引出的电阻分压器，如图1所示。这种做法效果好吗？回答常常是“否”。在不同的工作条件下，运放的VCC引脚电流可能会发生变化。假如采用一个固定的电阻分压器，则ICVCC电压将随负载而改变。此外，12V总线输入还有可能未得到良好的调节。在同一个系统中，也许有很多其他的负载共享12V电压轨。由于总线阻抗的原因，12V总线电压会随着总线负载情况的变化而改变。因此，电阻分压器不能为运放提供一个用于确保其正确操作的3.3V稳定电压。于是，需要一个的电压调节环路。如图2所示，反馈环路调整顶端电阻器R1的阻值以动态地调节VCC上的3.3V.
