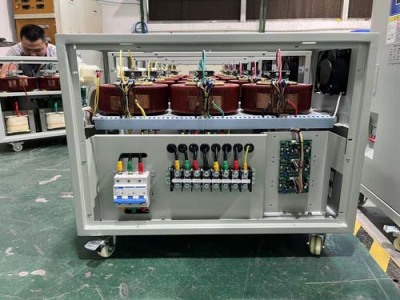

文昌SVC系列稳压器制造商
在许多功率控制应用中，功率晶体管MOSFET和IGFET在其高速反复“导通”和“关断”的开关模式下运行。这样做的主要优点是稳压器的功率效率可以高，因为晶体管要么导通并导通（饱和），要么截止（截止）。当然，每个开关稳压器设计在稳态占空比、输入和输出电流之间的关系以及固态开关动作产生的输出电压纹波方面都有其的属性。这些开关模式电源拓扑的另一个重要特性是开关动作对输出电压的频率响应。输出电压的调节是通过控制开关晶体管处于“ON”状态的时间与总的ON/OFF时间的百分比来实现的。这个比率称为占空比，通过改变占空比，(D输出电压的大小，VOUT可以控制。

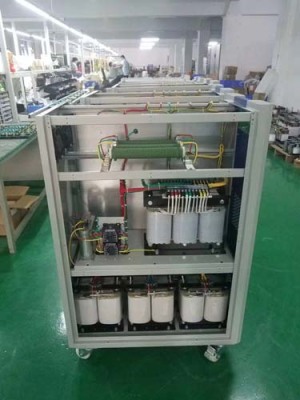

文昌SVC系列稳压器制造商
稳压器:它是一种能自动调整输出电压的供电电路或供电设备，其作用是将波动较大和不合用电器设备要求的电源电压稳定在它的设定值范围内，使各种电路或电器设备能在额定工作电压下正常工作。
集成型线性稳压器实例:只有3个引脚的7.5A线性稳压器线性稳压器的缺点分析线性稳压器会消耗大量的功率。采用线性稳压器的一个主要缺点是其运行于线性模式之串联晶体管Q1会有过大功率耗散。如前文所述，线性稳压器从概念上讲是一个可变电阻器。由于的负载电流都经过串联电阻器，故其功率耗散为PLOSS=（VIN-VO）IO.在该场合中，线性稳压器的效率可由下式估算:例子中，当输入为12V且输出为3.3V时，线性稳压器的效率仅为27.5%.在此场合中，82.5%的输入功率浪费掉了，并在稳压器中产生了热量。这意味着晶体管具备在坏情况下（大VIN和满负载）处理其功率/热耗散的热能力。因此，线性稳压器及其散热器的尺寸可能很大，是在VO远远低于VIN的时候。如图5所示，线性稳压器的大效率与VO/VIN之比成比例。
文昌SVC系列稳压器制造商
仿真完成后，LTspice可以在波形查看器中集成波形，以产生均方根和平均值，并且通过相同的测量方法，产生二管将面临的平均电流。首先，放大要积分的波形部分-缩放可以有效地设置积分边界。在这种情况下，您希望缩放以覆盖大量稳态周期（不是启动或关闭）。要设置集成边界，请在稳定状态时间段上拖动并将鼠标悬停在图表名称上。所示的积分结果涵盖0.75ms，或超过一千个周期。光标变为手形图标。按CTRL键并单击以调用波形查看器的积分窗口。
