当然，也可以将这两种基本开关拓扑组合成一个非隔离式开关稳压器电路，这就被称之为降压—升压转换器。降压—升压开关稳压器降压—升压开关稳压器是降压转换器和升压转换器的组合，可根据占空比产生可大于或小于输入电压的反相（负）输出电压。降压—升压转换器是升压转换器电路的变体，其中反相转换器仅将电感器L1存储的能量传递到负载中。下图给出了基本的升降压开关模式电源电路。降压-升压开关稳压器当晶体管开关TR1导通（闭合）时，电感两端的电压等于电源电压，因此电感存储来自输入电源的能量。因为二管D1是反向偏置的，所以在输出端没有电流输送到连接的负载。当晶体管开关关闭（打开）时，二管变为正向偏置，并且先前存储在电感器中的能量被转移到负载。换句话说，当开关为“ON”时，直流电源（通过开关）将能量传递到电感器中，而没有能量传递到输出端，当开关为“OFF”时，电感器两端的电压反转为电感器现在成为能量源，因此之前存储在电感器中的能量被切换到输出端（通过二管），没有一个直接来自输入直流源。因此，当开关晶体管“关闭”时，负载两端的电压降等于电感电压。
蚌埠三相大功率稳压器厂家批发
输出电压也受占空比的限制。大和小占空比可能在数据手册中，也可以计算。使用LT8330将12V转换为48V，对于CCM，省略二管压降以获得高转换比，占空比根据输入和输出电压计算:D=（VO–V在）/VO=（48V–12V）/48V=0.75或75%检查IC是否能够在所需的占空比下工作。IC小占空比由下式给出:D=小T开（大）×fSW（大）IC大占空比由下式给出:D.MAX=1–（小值T熄灭（大）×fSW（大）)小T上和小T关闭可在数据手册的电气特性表中找到。使用表的小值、典型值和大值列中的大值。使用LT8330的公布值和和D.MAX方程结果为D=0.225和D.MAX=0.86。从结果中，我们可以看到LT8330应该能够将12V转换为48V，因为设计要求占空比为0.75。了解使用LTspice的外设应力

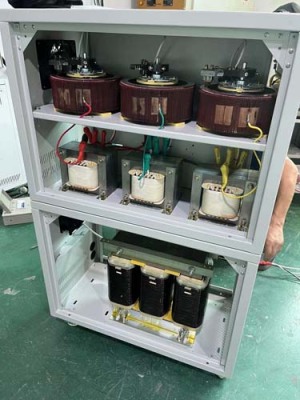

稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。
蚌埠三相大功率稳压器厂家批发
由于晶体管开关不断闭合和打开，因此平均输出电压值将与占空比D相关，D定义为晶体管开关在一个完整开关周期内的导通时间。如果VIN是电源电压，晶体管开关的“ON”和“OFF”时间定义为:tON和tOFF，则输出电压VOUT为:降压转换器的占空比也可以定义为:因此占空比越大，开关电源的平均直流输出电压就越高。由此还可以看到，输出电压将低于输入电压，因为占空比D不会达到1（单位），从而导致降压稳压器。
