当晶体管偏置为“ON”（开关闭合）时，二管D1变为反向偏置，输入电压VIN导致电流通过电感器流向输出端连接的负载，从而为电容器C1充电。当变化的电流流过电感线圈时，它会产生一个反电动势，根据法拉第定律，它与电流的流动相反，直到它达到一个稳定状态，在电感器周围产生磁场L1。只要TR1关闭，这种情况就会无限期地持续下去。当晶体管TR1被控制电路“关闭”（开关打开）时，输入电压会立即与发射电路断开，从而导致电感器周围的磁场崩溃，从而在电感器上产生反向电压。
贵州单相交流稳压器品牌直销
显示了异步升压拓扑的简化原理图，图6显示了异步降压拓扑的简化原理图。两者的D模块是驱动功率MOSFET的PWM信号，开关周期的占空比由输入和输出电压比决定。在本文中，为了简单起见，我使用了无损连续导通模式（CCM）方程，因为它们提供了接近的结果。通过使用LTspice，我们可以清楚地看到两种不同拓扑的输入和输出电流之间的差异。图7显示了降压转换器的基本开环设计，将12V输入转换为3.3V输出，为阻性负载R1提供1A（3.3W）。PWMD模块由浮动电源V2实现，因为我们需要V门>V源建立N沟道MOSFETM1的导通。V2用作PULSE电压源，以实现0V至5V脉冲，该脉冲从仿真的时间0开始，在5ns内从0V转换到5V，并在5ns内再次回升，T上550ns，而TP（全开关周期）等于2μs。

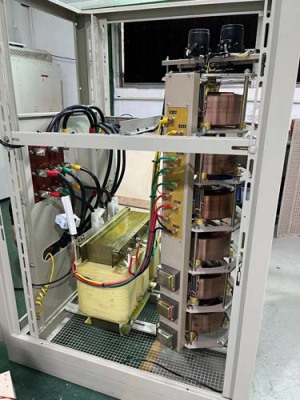

稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。
贵州单相交流稳压器品牌直销
线性稳压器（LinearRegulator）使用在其线性区域内运行的晶体管或FET，从应用的输入电压中减去超额的电压，产生经过调节的输出电压。其产品均采用小型封装，具有出的性能，并且提供热过载保护、限流等增值特性，关断模式还能大幅降低功耗。线性稳压器的工作原理我们从一个简单的例子开始。在嵌入式系统中，可从前端提供一个12V总线电压轨。在系统板上，需要一个3.3V电压为一个运算放大器（运放）供电。产生3.3V电压简单的方法是使用一个从12V总线引出的电阻分压器，如图1所示。这种做法效果好吗？回答常常是“否”。在不同的工作条件下，运放的VCC引脚电流可能会发生变化。假如采用一个固定的电阻分压器，则ICVCC电压将随负载而改变。此外，12V总线输入还有可能未得到良好的调节。在同一个系统中，也许有很多其他的负载共享12V电压轨。由于总线阻抗的原因，12V总线电压会随着总线负载情况的变化而改变。因此，电阻分压器不能为运放提供一个用于确保其正确操作的3.3V稳定电压。于是，需要一个的电压调节环路。如图2所示，反馈环路调整顶端电阻器R1的阻值以动态地调节VCC上的3.3V.
