显示了异步升压拓扑的简化原理图，图6显示了异步降压拓扑的简化原理图。两者的D模块是驱动功率MOSFET的PWM信号，开关周期的占空比由输入和输出电压比决定。在本文中，为了简单起见，我使用了无损连续导通模式（CCM）方程，因为它们提供了接近的结果。通过使用LTspice，我们可以清楚地看到两种不同拓扑的输入和输出电流之间的差异。图7显示了降压转换器的基本开环设计，将12V输入转换为3.3V输出，为阻性负载R1提供1A（3.3W）。PWMD模块由浮动电源V2实现，因为我们需要V门>V源建立N沟道MOSFETM1的导通。V2用作PULSE电压源，以实现0V至5V脉冲，该脉冲从仿真的时间0开始，在5ns内从0V转换到5V，并在5ns内再次回升，T上550ns，而TP（全开关周期）等于2μs。
合肥稳压器品牌直销
稳压器:它是一种能自动调整输出电压的供电电路或供电设备，其作用是将波动较大和不合用电器设备要求的电源电压稳定在它的设定值范围内，使各种电路或电器设备能在额定工作电压下正常工作。
该反向电压导致二管正向偏置，因此电感器磁场中存储的能量迫使电流继续以相同方向流过负载，并通过二管返回。然后电感器L1将其存储的能量返回到负载，充当源并提供电流，直到电感器的能量返回到电路或直到晶体管开关再次闭合，以先到者为准。同时，电容器也会对负载的供电电流进行放电。电感器和电容器的组合形成了一个LC滤波器，可消除由晶体管开关动作产生的纹波。因此，当晶体管固态开关闭合时，电流由电源提供，而当晶体管开关断开时，电流由电感器提供。需要注意的是，流经电感器的电流沿相同方向，直接来自电源或通过二管，但显然在开关周期内的不同时间。
合肥稳压器品牌直销

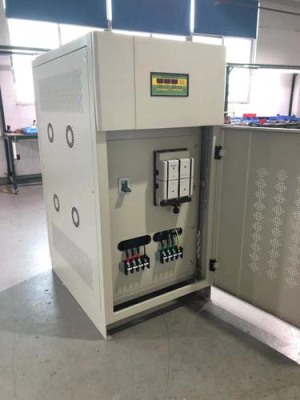

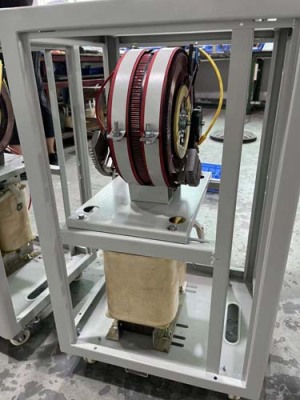

为单相SVC直接调压稳压器的工作原理，其主要工作原理如下:A点为单相稳压器输入侧，B点为输出侧。其实这一类用调压器直接调压式的稳压器就是利用自耦变压器的原理做成的。这种稳压器的取样电路时刻监视稳压器的输出两点间电压，输出电压升高时，控制电机朝自耦变压器降压的方向移动（A点所对应的箭头向上移动），当输出电压达到所要的电压时，停止控制电机运动。反之控制电路则控制电机朝自耦变压器升压的方向转动（A点所对应的箭头向下移动），直至达到所要的电压时停止。
