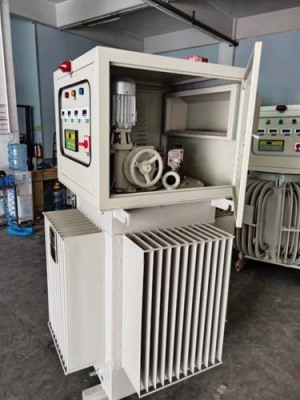

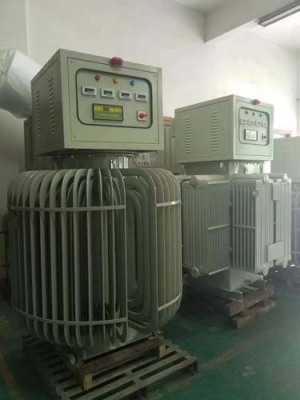

唐山三相油浸式稳压器厂家直销
稳压器电路由=l2V电源电路、电压检测控制电路、过电压保护组成，如图5-51所示l2V电源电路由调压变压器T的W4、W5绕组和整流二管VDl-VD4、滤波电容器Cl、C2组成。电压检测控制电路由电阻器R-R7、电位器RPl、Rm、稳压二管VS、电容器C3、C4和运算放大器集成电路IC(Nl-N3)组成。过电压保护电路由IC内部的N3、晶体管V3、电阻器Rl2和继电器K组成。自动调压电路由电阻器R8-Rll、晶体管Vl、V2、直流电动机M、滑动触头和T的Wl-W3绕组组成。将交流稳压器的输大端与市电相接后，在T的W4、W5绕组上产生了感应电压。该电压经VDl-VD4整流及Cl、C2滤波后，为IC和Vl、V2等提供士l2V不稳定工作电压。+l2V电压还有其他作用。经Rl-R3分压、VS稳压后，分别为Nl-N3的反相输入端提供基准电压;为过电压保护电路申的K和V3提供工作电源;经R4、RP2、R6分压后，为Nl和N2的正相输入端提供检测电压;经R7、RPl、R5分压后，为N3的正相输入端提供检测电压。
油浸式稳压器日常维护1.外观检测检查箱体有无破损，渗油。查看线路有无发热焦化，老化龟裂现象。检查油表油位是否正常。2.运行状况检测检查并记录输入输出电压、电流、气味、环境温度和变压器油箱温度，发现异常及时处理。3.异常检查检查机体及附件有无运行常音与异常振动
唐山三相油浸式稳压器厂家直销
功耗小，效率高。在图1中的开关稳压电源电路中，晶体管V在激励信号的激励下，它交替地工作在导通—截止和截止—导通的开关状态，转换速度很快，频率一般为50kHz左右，在一些技术的国家，可以做到几百或者近1000kHz。这使得开关晶体管V的功耗很小，电源的效率可以大幅度地提高，其效率可达到80%。体积小，重量轻。从开关稳压电源的原理框图可以清楚地看到这里没有采用笨重的工频变压器。由于调整管V上的耗散功率大幅度降低后，又省去了较大的散热片。由于这两方面原因，所以开关稳压电源的体积小，重量轻。
唐山三相油浸式稳压器厂家直销
本产品广泛应用于:电压测试仪器、照明设备、计算机、X光设备、摄影技术设备、通讯系统、工业机器人、生产线控制装置、警报系统、医疗设备、实验室仪器、数控机床、电机，空调、冷气机、电视设备、音响系统和复印机等。三相交流稳压器原理工频交流电源经过变压器降压、整流、滤波后成为一稳定的直流电。图中其余部分是起电压调节，实现稳压作用的控制部分。电源接上负载后，通过采样电路获得输出电压，将此输出电压和基准电压进行比较。如果输出电压小于基准电压，则将误差值经过放大电路放大后送入调节器的输入端，通过调节器调节使输出电压增加，直到和基准值相等;如果输出电压大于基准电压，则通过调节器使输出减小。
