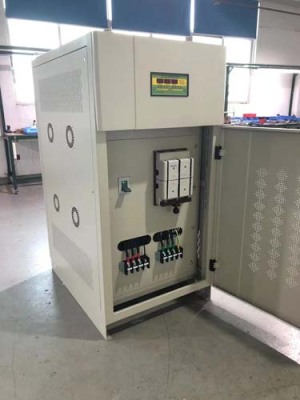

太原三相全自动稳压器厂家直销
稳压器有两种主要类型:线性和开关。这两种类型都可以调节系统的电压，但线性稳压器以低效率运行，而开关稳压器以高效率运行。在高效率开关稳压器中，大部分输入功率无耗散地传输到输出端。
显示了异步升压拓扑的简化原理图，图6显示了异步降压拓扑的简化原理图。两者的D模块是驱动功率MOSFET的PWM信号，开关周期的占空比由输入和输出电压比决定。在本文中，为了简单起见，我使用了无损连续导通模式（CCM）方程，因为它们提供了接近的结果。通过使用LTspice，我们可以清楚地看到两种不同拓扑的输入和输出电流之间的差异。图7显示了降压转换器的基本开环设计，将12V输入转换为3.3V输出，为阻性负载R1提供1A（3.3W）。PWMD模块由浮动电源V2实现，因为我们需要V门>V源建立N沟道MOSFETM1的导通。V2用作PULSE电压源，以实现0V至5V脉冲，该脉冲从仿真的时间0开始，在5ns内从0V转换到5V，并在5ns内再次回升，T上550ns，而TP（全开关周期）等于2μs。
在电感两端对节点IN和SW之间的电压进行差分探测。T期间上，MOSFET导通，因此电感的右侧靠近地电位，而左侧位于V处在，使电感两端的电压在T期间为12V上.T期间关闭MOSFET关闭，电感的右侧为48V，而左侧为V在，如在T期间上.因为差分探头减去V西南部从V在，结果为–36V，但符号无关紧要（目前）。重要的是电感在12V和36V之间变化。稳态下通过电感器的电压和电流。T期间上，电感两端的电压绘制一个正di/dt，即蓝I（L1）图的斜率。此跟踪的大点为I峰，计算为0.847A。使用LTspice，我们可以看到峰值电流约为866mA。测量电感峰值电流。为了正确选择具有额定电流（IR）和饱和电流（I坐).IR更多的是在规定的电流下产生多少热量，而I坐适用于调用短路保护的事件。如果使用具有内部MOSFET的稳压器，（I坐>稳压器电流限制），如果控制器与外部MOSFET一起使用，则（I坐>峰值电感值），当触发电流限制时。
降压稳压器开环拓扑，在1A电流下将12V转换为3.3V，设计功率约为3W。运行所示电路的仿真后，可以探测L1和R1的电流。L1中的电流具有三角形，因为它根据T的时序切换M1而进行充电和放电上、时间M1打开，T关闭，则为M1关闭的时间。L1电流以500kHz开关频率切换。我们可以看到电感电流是交流+直流波形。它从小值0.866A（T的末尾）转换关闭）的大值为1.144A（T结束上).当交流信号寻找阻抗小的路径时，电流的交流部分流过输出电容C2的ESR。这种交流电以及C2的充电和放电会产生输出电压纹波，而直流电流经R2。
