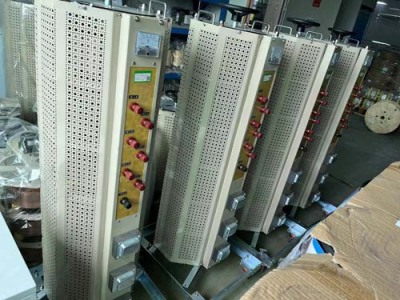

阜新三相接触式调压器厂家直销
在环式自耦调压器的结构中，绕组用缘铜线单层绕在环式铁心上。线圈部分表面磨去缘层而成光滑平面，用电化石墨做成的电刷与它相接触。电刷可借手轮在导线表面旋转滑动，从而改变输出电压。电流容量大于10A者,有用两个或多个电刷并联的。自耦调压器一般都制成自冷、干式。在容量大或使用环境的场合，也有制成油浸自冷式。3个环式单相自耦调压器共轴配装,即可构成三相自耦调压器。动圈式调压器结构与原理同变压器相似。它通过一个在同一铁心上自身短路的动线圈，沿铁心柱上下移动，以改变另外两个匝数相等而反相串联的线圈的阻抗与电压分配，调节输出电压。调压器铁心为单相单柱两旁轭式，有时也有三旁轭式。它有一个主线圈1a和一个辅助线圈1b，两者匝数相等，对称地套在铁心柱的上下两半部分，反向串联。主线圈1a和线圈2相互自耦联接,构成自耦变压器形式。线圈3为自身短路的动线圈，套在线圈1a、1b和2的外面。动线圈借传动机构可改变位置，从而可调节输出电压U2。
在开关周期的部分，输入电压作用于一个电容器（C1）。在开关周期的第二部分，电荷从C1传送到第二个电容器C2上。传统的开关电容式转换器的构造是一个反用换流器，其中C2具有一个接地正端，其负端传递负输出电压。经过几个周期之后，通过C2的电压将被施加到输入电压。假设C2上没有负载、开关上没有损耗并且在电容器中没有连续的电阻，则输出电压将正好是输入电压的负数。在现实中，电荷传送的效率（以及由此导致的输出电压的性）取决于开关频率、开关的电阻、电容器的值和连续电阻。一种类似的拓扑结构倍压器使用相同的开关和电容器组，但更改了接地连接和输入电压。其它更复杂的变种产品使用附加开关和电容器实现输入电压与输出电压的其它变换比率，并且在一些情况下，使用专门的开关次序来产生分数关系（例如3/2）。在各种简单的形式中，开关电容式转换器是不具备稳压功能的。一些新的Naonal半导体开关电容式转换器具有自动调节的增益级别以产生经过稳压的输出；其它开关电容式转换器使用一个内置的低压降产生未经过稳压的输出。
调压器的电线不允许并联使用，防止电压不够致使突然停机，这将给机械造成巨大的损坏；如发现电刷磨损过多，缺损，应及时调换同种规格的电刷，并用零号砂纸垫在电刷下面转动手轮数次数，使电刷磨面磨平，接触良好，方可使用。调换的铜石墨复合电刷必须符合规格要求
三相感应调压器的。其转子绕组接成星形,作为原绕组;定子绕组作为副绕组,它的一端和转子绕组连接,另一端接于负载。输出电压妧2为定子和转子回路电动势夌1与夌2之和（忽略漏阻抗压降），即输出电压妧2的幅值为式，为变比。若改变转子位置,即改变角α，就能使副边输出电压U2得到平滑的调节。输出电压大值和小值分别为单相感应调压器结构与调压作用类似于三相感应调压器，但其定子和转子均为单相绕组。由于感应调压器无滑动触头，故运行很。但是，它仅在调压过程中转动一个角度，并不持续旋转，故散热条件差。容量小者可采用空气冷却，容量大者则需用油冷却。感应调压器的重量、励磁电流和损耗等均大于自耦变压器。自耦调压器实质上是一种电压可连续调节的自耦变压器。其铁心有环式与柱式两种。柱式铁心与一般变压器相似,用硅钢片叠成;环式铁心则用硅钢带卷成。20kVA及以下的小容量自耦调压器,多选用环式铁心；容量超过20kVA者多采用柱式铁心。
