宿迁AVR系列稳压器厂家直销
稳压器有两种主要类型:线性和开关。这两种类型都可以调节系统的电压，但线性稳压器以低效率运行，而开关稳压器以高效率运行。在高效率开关稳压器中，大部分输入功率无耗散地传输到输出端。
如果一个板上有几个转换器，则通常好将它们同步到一个公共源。这可以控制整个批量产生的噪音，并尽量减小可能产生的“敲击频率”。这个问题对于高功率转换器（例如5W或更高功率）通常很重要。在许多情况下，开关频率只能从其预设值增加。产品数据表将标出该功能的频率范围。错误标记是一个集电开路输出，当经过稳压的输出电压低于额定输出电压5%（典型的）时，它会发出一个信号。开始时，错误标记为低，直到输出电压达到额定输出电压的95%为止。在一些情况下，电源转换中出现的错误标记会有延迟。这个延迟是由外部电容器设置的，并可用作开机重置功能将微处理器重新设置为加电。如果显示状态“错误”，输出电压为低情况使得集电开路的输出为高（标记管显示OFF）。当输出电压在额定电压上下5%范围以内时，此标记输出为低。
正如预期的那样，当MOSFET导通时，电压电位接近地，但更重要的是，在T期间关闭，MOSFET关断，漏电压受输出电压加二管压降的影响。现在我们知道V的压力是多少了DS的场效应管。如果我们选择使用外部MOSFET作为电源开关的控制器设计，我们应该选择具有V的MOSFETDS额定电压为60V。在LTspice波形查看器中，可以使用光标进行水平和垂直测量，类似于示波器上的光标。要调用光标，请单击LTspice波形查看器中的V（sw）标签。这会将个游标附加到跟踪，再单击一次将第二个游标附加到同一迹线。或者，右键单击标签并选择所需的光标以显示给定的探测迹线。使用这些光标，您可以测量T上并计算占空比，由T给出上/时期。

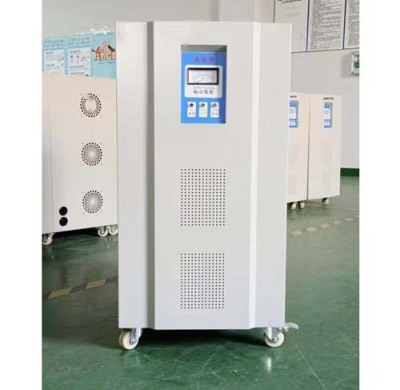

由于部分电器中含有线圈组件，在通电初期会产生阻碍的涡流，涡流的产生既会削弱到电器启动时的瞬时电压，导致启动缓慢，又会加强断路后产生的瞬时电压，可能产生火花损坏电路。此时便需要一个稳压器来的正常运行。稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。
