升压开关稳压器升压型开关稳压器是另一种开关模式电源电路，它与之前的降压转换器具有相同类型的组件，但这次的位置不同。升压转换器旨在将直流电压从较低电压增加到较高电压，即它也增加或“提升”电源电压，从而在不改变性的情况下增加输出端的可用电压。换句话说，升压开关稳压器是升压稳压器电路，因此例如升压转换器可以将+5伏转换为+12伏。之前看到降压开关稳压器在其基本设计中使用串联开关晶体管。这与升压型开关稳压器设计的不同之处在于它使用并联的开关晶体管来控制开关电源的输出电压。

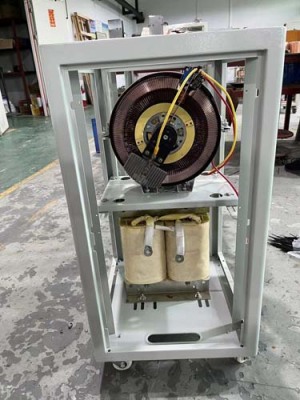

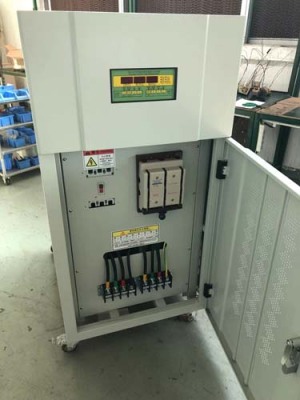

电子控制电路通过将输入与内置参考电压源进行比较来检测电压下降和电压上升。当电路发现错误时，它会操作电机，进而移动自耦变压器上的臂。这可以为降压升压变压器的初级供电，使得次级两端的电压应该是所需的电压输出。大多数伺服稳定器使用嵌入式微控制器或处理器作为控制电路来实现智能控制。这些稳定器可以是单相、三相平衡型或三相不平衡型。在单相类型中，伺服电机耦合到可变变压器实现电压校正。在三相平衡型的情况下，伺服电机与三个自耦变压器耦合，通过调节变压器的输出在波动期间提供稳定的输出。在不平衡型伺服稳定器中，三个独立的伺服电机加上三个自耦变压器，它们具有三个独立的控制电路。三相伺服稳定器
宿州AVR系列稳压器厂家批发
线性稳压器（LinearRegulator）使用在其线性区域内运行的晶体管或FET，从应用的输入电压中减去超额的电压，产生经过调节的输出电压。其产品均采用小型封装，具有出的性能，并且提供热过载保护、限流等增值特性，关断模式还能大幅降低功耗。线性稳压器的工作原理我们从一个简单的例子开始。在嵌入式系统中，可从前端提供一个12V总线电压轨。在系统板上，需要一个3.3V电压为一个运算放大器（运放）供电。产生3.3V电压简单的方法是使用一个从12V总线引出的电阻分压器，如图1所示。这种做法效果好吗？回答常常是“否”。在不同的工作条件下，运放的VCC引脚电流可能会发生变化。假如采用一个固定的电阻分压器，则ICVCC电压将随负载而改变。此外，12V总线输入还有可能未得到良好的调节。在同一个系统中，也许有很多其他的负载共享12V电压轨。由于总线阻抗的原因，12V总线电压会随着总线负载情况的变化而改变。因此，电阻分压器不能为运放提供一个用于确保其正确操作的3.3V稳定电压。于是，需要一个的电压调节环路。如图2所示，反馈环路调整顶端电阻器R1的阻值以动态地调节VCC上的3.3V.
线性稳压器的主要缺点之一是效率低下，因为它们在某些用例中会消耗大量功率。线性稳压器的电压降与电阻器两端的电压降相当。例如，输入电压为 5V，输出电压为 3V，端子之间有 2V 的压降，效率被限制在 3V/5V (60%)。
