比较负载电流上方和下方形成的电感电流的三角形形状，我们可以看到它们是相等的，简单的代数计算表明:平均电感电流等于负载电流。降压拓扑—电感电流和负载电流仿真示例。搜索降压稳压器IC时，可以地假设数据手册显示大允许输出电流，如I在≈I外，但升压拓扑并非如此。让我们看一下，其中显示了3.3V输入至12V输出的开环升压设计，电流为0.275A，约3.3W。在这种情况下，平均电感电流是多少？升压拓扑:3.3V至12V，约3.3W。输出电流为291mA，I（R2）时的直流走线，接近计算值。仿真负载电流为291mA，仿真结果表明电感电流的平均值为945mA，峰值大于1A。这是输出电流的3.6倍以上。T期间上—M2导通的时间，L2两端的电压为V3—电感从其小值充电到大值。T期间上，D2关断，负载电流由输出电容提供。LTspice仿真结果，在0.275A时从3.3V升压至12V。

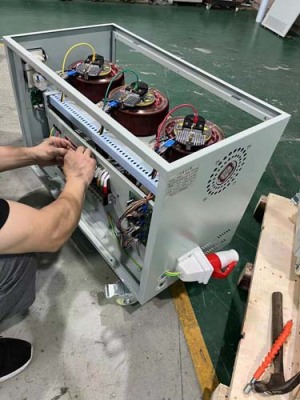

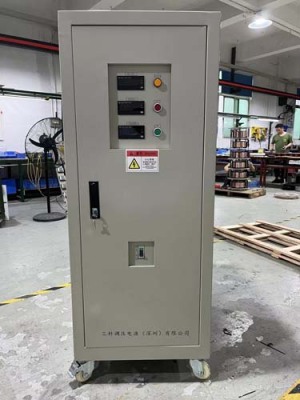

稳压器有:大型的几十至几千千瓦的交流稳压器，是供给大型实验与工业、医疗设备的工作电源。也有小型的几瓦到几千瓦的交流稳压器，是为小型实验室或家庭电器提供高质量电源
安庆无触点稳压器厂家
降压稳压器开环拓扑，在1A电流下将12V转换为3.3V，设计功率约为3W。运行所示电路的仿真后，可以探测L1和R1的电流。L1中的电流具有三角形，因为它根据T的时序切换M1而进行充电和放电上、时间M1打开，T关闭，则为M1关闭的时间。L1电流以500kHz开关频率切换。我们可以看到电感电流是交流+直流波形。它从小值0.866A（T的末尾）转换关闭）的大值为1.144A（T结束上).当交流信号寻找阻抗小的路径时，电流的交流部分流过输出电容C2的ESR。这种交流电以及C2的充电和放电会产生输出电压纹波，而直流电流经R2。
安庆无触点稳压器厂家
由于晶体管开关有效地与输出并联连接，当晶体管偏置为“OFF”（开关打开）时，电能仅通过电感器传递到负载，如图所示。升压开关稳压器在升压转换器电路中，当晶体管开关导通时，来自电源的电能VIN通过电感器和晶体管开关返回到电源。结果，由于饱和的晶体管开关有效地对输出造成短路，因此它们都不会传递到输出端。这会增加流过电感器的电流，因为它有更短的内部路径可以返回电源。同时，二管D1变为反向偏置，因为它的阳通过晶体管开关连接到地，随着电容器开始通过负载放电，输出端的电压电平保持相当恒定。
