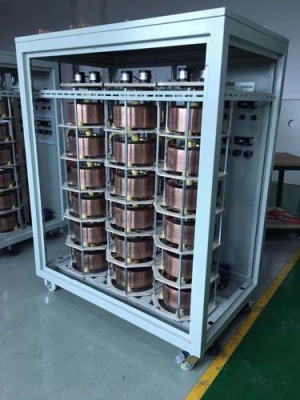

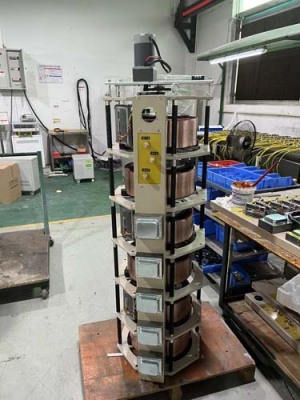

陕西箱式电动调压器生产厂家
变压器在运行中有哪些损失？怎样减少损失？变压器运行中的损失包括两部分:是由铁芯引起的，当线圈通电后，由于磁力线是交变的，引起铁芯中涡流和磁滞损耗，这种损耗统称铁损。是线圈自身的电阻引起的，当变压器初级线圈和次级线圈有电流通过时，就要产生电能损失，这种损失叫铜损。铁损与铜损的和就是变压器损失，这些损失与变压器容量、电压和设备利用率有关。因此，在选用变压器时，应尽量使设备容量和实际使用量一致，以提高设备利用率，注意不要使变压器轻载运行。
由于具有较高的压力增盈，所以指挥器控制式调压器的度十分高。直接作用式调压器的压降幅度可能在10%U20喊围内变化，而指挥器控制式调压器的压降幅度为1嗨U5%甚至可能低于1%流向结构:轴流式（FL）,曲流式（即顶部装配式）。轴流式意味着同样的阀体尺寸，更高的流通能力；管式阀芯（零件数量少，维修更容易，成本更低）；可以拥有宽大平坦、高强度的调压器主膜（更灵敏）。不同驱动方式调压器的对比直接作用式间接作用式驱动方式直接通过出口压力和调压弹簧的相互作用控制调压器由指挥器通过出口压力和调压弹簧的相互作用调定一个操作压力控制调压器执行器受力腔主薄膜一侧是工作介质、一侧通大气，由工作介质在薄膜上产生的压力与调节弹簧的作用力比较，来调节上阀瓣的开启、关闭以及阀口的开度大小，达到对后压的控制主溥膜两侧都后工作介质，并且由两侧介质的压力比较来调节主阀瓣的开启、关闭以及阀口的开度大小，达到对后压的控制响应速度后压直接作用在主薄膜上与弹簧力比较来推动主薄膜的移动。
一个线性调节器采用压控电流源迫使一个固定调压器的输出终端。控制电路必须监测输出电压,调整电流源的输出电压在价值的渴望。电流源的设计极限定义的最大负载电流调压器 源和还能保持监管。
在环式自耦调压器的结构中，绕组用缘铜线单层绕在环式铁心上。线圈部分表面磨去缘层而成光滑平面，用电化石墨做成的电刷与它相接触。电刷可借手轮在导线表面旋转滑动，从而改变输出电压。电流容量大于10A者,有用两个或多个电刷并联的。自耦调压器一般都制成自冷、干式。在容量大或使用环境的场合，也有制成油浸自冷式。3个环式单相自耦调压器共轴配装,即可构成三相自耦调压器。动圈式调压器结构与原理同变压器相似。它通过一个在同一铁心上自身短路的动线圈，沿铁心柱上下移动，以改变另外两个匝数相等而反相串联的线圈的阻抗与电压分配，调节输出电压。调压器铁心为单相单柱两旁轭式，有时也有三旁轭式。它有一个主线圈1a和一个辅助线圈1b，两者匝数相等，对称地套在铁心柱的上下两半部分，反向串联。主线圈1a和线圈2相互自耦联接,构成自耦变压器形式。线圈3为自身短路的动线圈，套在线圈1a、1b和2的外面。动线圈借传动机构可改变位置，从而可调节输出电压U2。
