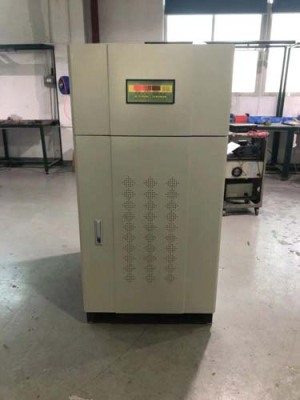

连云港单相交流稳压器厂家批发
稳压器有两种主要类型:线性和开关。这两种类型都可以调节系统的电压，但线性稳压器以低效率运行，而开关稳压器以高效率运行。在高效率开关稳压器中，大部分输入功率无耗散地传输到输出端。
线性稳压器（LinearRegulator）使用在其线性区域内运行的晶体管或FET，从应用的输入电压中减去超额的电压，产生经过调节的输出电压。其产品均采用小型封装，具有出的性能，并且提供热过载保护、限流等增值特性，关断模式还能大幅降低功耗。线性稳压器的工作原理我们从一个简单的例子开始。在嵌入式系统中，可从前端提供一个12V总线电压轨。在系统板上，需要一个3.3V电压为一个运算放大器（运放）供电。产生3.3V电压简单的方法是使用一个从12V总线引出的电阻分压器，如图1所示。这种做法效果好吗？回答常常是“否”。在不同的工作条件下，运放的VCC引脚电流可能会发生变化。假如采用一个固定的电阻分压器，则ICVCC电压将随负载而改变。此外，12V总线输入还有可能未得到良好的调节。在同一个系统中，也许有很多其他的负载共享12V电压轨。由于总线阻抗的原因，12V总线电压会随着总线负载情况的变化而改变。因此，电阻分压器不能为运放提供一个用于确保其正确操作的3.3V稳定电压。于是，需要一个的电压调节环路。如图2所示，反馈环路调整顶端电阻器R1的阻值以动态地调节VCC上的3.3V.
P外=V外×I外=48V×0.15A=7.2W假设效率为0.85（如果存在与所需设计具有相似输入和输出参数的效率曲线，则使用数据手册）。P在=P外/效率=7.2W/0.85=8.47W我在_AV=平均输入电流。这是导通时间内流入电感和开关的平均电流，由P在/V在=8.47W/12V=0.7A。再一次，我在是平均电感电流，大峰值电流将比I高1.15至1.20在，允许30%至40%的纹波电流。所以，我峰=I在×1.2=0.7A×1.2=0.847A。
由于P沟道FET稳压器具有较低的压差和接地电流，因此被广泛用于许多电池供电的设备。该类型稳压器将P沟道FET用作它的旁路元件。这种稳压器的电压差可以很低，因为很容易通过调整FET尺寸将漏-源阻抗调整到较低值。另一个有用的特性是低的接地电流，因为P沟道FET的“栅电流”很低。然而，由于P沟道FET具有相对大的栅电容，因此它需要外接具有特定范围容量与ESR的电容才能稳定工作。N沟道FET稳压器适合那些要求低压差、低接地电流和高负载电流的设备使用。用于旁路管采用的是N沟道FET，因此这种稳压器的压差和接地电流都很低。虽然它也需要外接电容才能稳定工作，但电容值不用很大，ESR也不重要。N沟道FET稳压器需要充电泵来建立栅偏置电压，因此电路相对复杂一些。幸运的是，相同负载电流下N沟道FET尺寸多时可比P沟道FET小50%.
