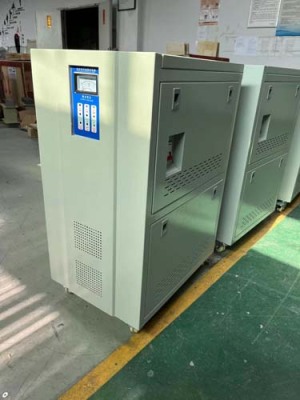

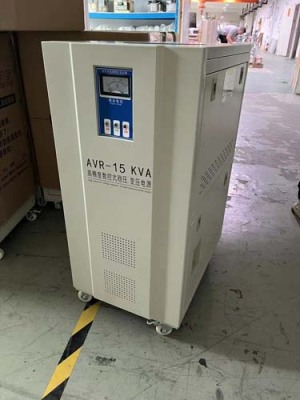

锦州SVC系列稳压器厂家价格
稳压器有两种主要类型:线性和开关。这两种类型都可以调节系统的电压，但线性稳压器以低效率运行，而开关稳压器以高效率运行。在高效率开关稳压器中，大部分输入功率无耗散地传输到输出端。
集成型线性稳压器实例:只有3个引脚的7.5A线性稳压器线性稳压器的缺点分析线性稳压器会消耗大量的功率。采用线性稳压器的一个主要缺点是其运行于线性模式之串联晶体管Q1会有过大功率耗散。如前文所述，线性稳压器从概念上讲是一个可变电阻器。由于的负载电流都经过串联电阻器，故其功率耗散为PLOSS=（VIN-VO）IO.在该场合中，线性稳压器的效率可由下式估算:例子中，当输入为12V且输出为3.3V时，线性稳压器的效率仅为27.5%.在此场合中，82.5%的输入功率浪费掉了，并在稳压器中产生了热量。这意味着晶体管具备在坏情况下（大VIN和满负载）处理其功率/热耗散的热能力。因此，线性稳压器及其散热器的尺寸可能很大，是在VO远远低于VIN的时候。如图5所示，线性稳压器的大效率与VO/VIN之比成比例。
LTC3621降压型稳压器数据手册首页显示了大典型工作电压和电流。相比之下，LT8330单芯片升压的数据手册标题说明了开关（内部功率MOSFET）的大电压（60V）和电流（1A），而不是负载电流和输入电压的典型大值。LT8330升压稳压器IC数据手册首页显示了大功率开关能力。您还可以看到，对于升压，3V至40V的输入电压范围与60V大开关电压不同。那么，为什么会有差异呢？在降压稳压器中，平均电感电流大约等于输出（负载）电流，而在升压拓扑中，情况并非如此。让我们通过检查升压拓扑与降压的比较来了解原因。
在许多功率控制应用中，功率晶体管MOSFET和IGFET在其高速反复“导通”和“关断”的开关模式下运行。这样做的主要优点是稳压器的功率效率可以高，因为晶体管要么导通并导通（饱和），要么截止（截止）。当然，每个开关稳压器设计在稳态占空比、输入和输出电流之间的关系以及固态开关动作产生的输出电压纹波方面都有其的属性。这些开关模式电源拓扑的另一个重要特性是开关动作对输出电压的频率响应。输出电压的调节是通过控制开关晶体管处于“ON”状态的时间与总的ON/OFF时间的百分比来实现的。这个比率称为占空比，通过改变占空比，(D输出电压的大小，VOUT可以控制。
