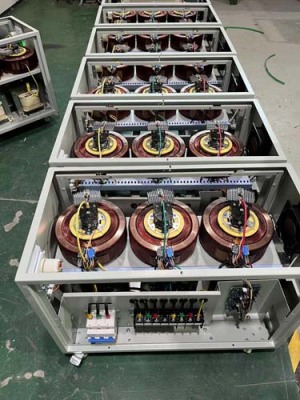

长治SVC系列稳压器生产厂家
升压开关稳压器升压型开关稳压器是另一种开关模式电源电路，它与之前的降压转换器具有相同类型的组件，但这次的位置不同。升压转换器旨在将直流电压从较低电压增加到较高电压，即它也增加或“提升”电源电压，从而在不改变性的情况下增加输出端的可用电压。换句话说，升压开关稳压器是升压稳压器电路，因此例如升压转换器可以将+5伏转换为+12伏。之前看到降压开关稳压器在其基本设计中使用串联开关晶体管。这与升压型开关稳压器设计的不同之处在于它使用并联的开关晶体管来控制开关电源的输出电压。
该反向电压导致二管正向偏置，因此电感器磁场中存储的能量迫使电流继续以相同方向流过负载，并通过二管返回。然后电感器L1将其存储的能量返回到负载，充当源并提供电流，直到电感器的能量返回到电路或直到晶体管开关再次闭合，以先到者为准。同时，电容器也会对负载的供电电流进行放电。电感器和电容器的组合形成了一个LC滤波器，可消除由晶体管开关动作产生的纹波。因此，当晶体管固态开关闭合时，电流由电源提供，而当晶体管开关断开时，电流由电感器提供。需要注意的是，流经电感器的电流沿相同方向，直接来自电源或通过二管，但显然在开关周期内的不同时间。

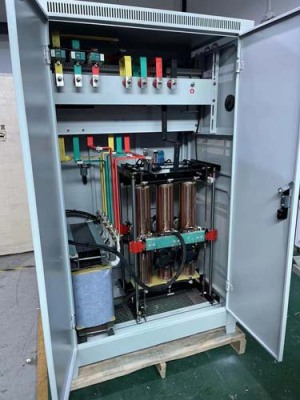

长治SVC系列稳压器生产厂家
当晶体管偏置为“ON”（开关闭合）时，二管D1变为反向偏置，输入电压VIN导致电流通过电感器流向输出端连接的负载，从而为电容器C1充电。当变化的电流流过电感线圈时，它会产生一个反电动势，根据法拉第定律，它与电流的流动相反，直到它达到一个稳定状态，在电感器周围产生磁场L1。只要TR1关闭，这种情况就会无限期地持续下去。当晶体管TR1被控制电路“关闭”（开关打开）时，输入电压会立即与发射电路断开，从而导致电感器周围的磁场崩溃，从而在电感器上产生反向电压。
线性稳压器的主要缺点之一是效率低下，因为它们在某些用例中会消耗大量功率。线性稳压器的电压降与电阻器两端的电压降相当。例如，输入电压为 5V，输出电压为 3V，端子之间有 2V 的压降，效率被限制在 3V/5V (60%)。
