在许多功率控制应用中，功率晶体管MOSFET和IGFET在其高速反复“导通”和“关断”的开关模式下运行。这样做的主要优点是稳压器的功率效率可以高，因为晶体管要么导通并导通（饱和），要么截止（截止）。当然，每个开关稳压器设计在稳态占空比、输入和输出电流之间的关系以及固态开关动作产生的输出电压纹波方面都有其的属性。这些开关模式电源拓扑的另一个重要特性是开关动作对输出电压的频率响应。输出电压的调节是通过控制开关晶体管处于“ON”状态的时间与总的ON/OFF时间的百分比来实现的。这个比率称为占空比，通过改变占空比，(D输出电压的大小，VOUT可以控制。
汉中AVR系列稳压器制造商
比较负载电流上方和下方形成的电感电流的三角形形状，我们可以看到它们是相等的，简单的代数计算表明:平均电感电流等于负载电流。降压拓扑—电感电流和负载电流仿真示例。搜索降压稳压器IC时，可以地假设数据手册显示大允许输出电流，如I在≈I外，但升压拓扑并非如此。让我们看一下，其中显示了3.3V输入至12V输出的开环升压设计，电流为0.275A，约3.3W。在这种情况下，平均电感电流是多少？升压拓扑:3.3V至12V，约3.3W。输出电流为291mA，I（R2）时的直流走线，接近计算值。仿真负载电流为291mA，仿真结果表明电感电流的平均值为945mA，峰值大于1A。这是输出电流的3.6倍以上。T期间上—M2导通的时间，L2两端的电压为V3—电感从其小值充电到大值。T期间上，D2关断，负载电流由输出电容提供。LTspice仿真结果，在0.275A时从3.3V升压至12V。

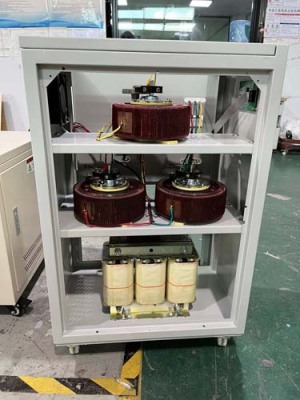

稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。
汉中AVR系列稳压器制造商
稳压器如何工作:执行降压和升压操作的稳压器基本原理:在稳压器中，过压和欠压条件下的电压校正通过两个基本操作来执行，即升压和降压操作。这些操作可以通过开关手动进行，也可以通过电子电路自动进行。在欠压条件下，升压操作将电压提高到额定水平，而降压操作在过压条件下降低电压水平。稳定的概念涉及增加或减少主电源的电压。为了执行此类任务，稳定器使用以不同配置与开关继电器连接的变压器。一些稳定器使用绕组上带有抽头的变压器来提供不同的电压校正，而伺服稳定器使用自动变压器来进行广泛的校正。
