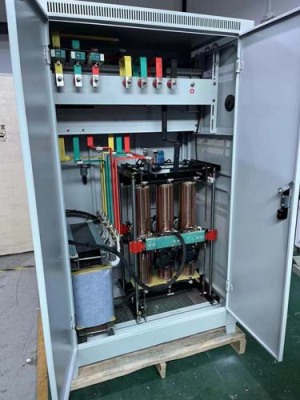

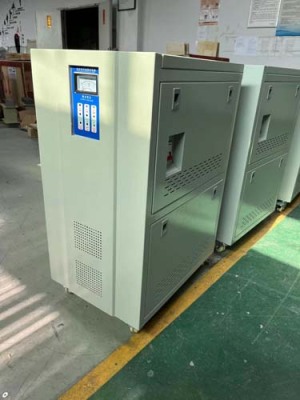

孝感SVC系列稳压器厂家直销
稳压器有两种主要类型:线性和开关。这两种类型都可以调节系统的电压，但线性稳压器以低效率运行，而开关稳压器以高效率运行。在高效率开关稳压器中，大部分输入功率无耗散地传输到输出端。
这种交流稳压器的出现主要是代替原来的电磁补偿式614型稳压器。这种稳压器的原理是根据双向导通角度的不同而形成不同的等效量，使输出对输入的变化进行补偿原理而进行稳压的。这种电源的稳定度较高，可达到0.1%，效率也较高，可达97%，输出电压波形失真度较小，可达到0.2%。这种稳压器的性很高，有隔离干扰的能力。由图中还可以看出，主电路中没有功率管，都是电感和等无源器件，惟一的一只器件还是性很高的双向可控硅。但这种电路的缺点是调节范围窄，一般只适应额定电网电压的±10%，功率不容易做大，这显然无法满足电信部门的要求，所以一般不在考虑范围之内。
线性稳压器的大效率与VO/VIN之比的关系。线性稳压器可以在VO接近VIN的情况下具有高的效率，然而，线性稳压器（LR）存在另一个限性，即VIN和VO之间的小电压差。LR中的晶体管在其线性模式中运作。于是，其在双型晶体管的集电至发射两端或FET的漏至源两端需要一个确定的小电压降。当VO过于接近VIN时，LR也许能够调节输出电压。那些能够在低裕量（VIN-VO）条件下工作的线性稳压器被称为低压差稳压器（LDO）。
比较负载电流上方和下方形成的电感电流的三角形形状，我们可以看到它们是相等的，简单的代数计算表明:平均电感电流等于负载电流。降压拓扑—电感电流和负载电流仿真示例。搜索降压稳压器IC时，可以地假设数据手册显示大允许输出电流，如I在≈I外，但升压拓扑并非如此。让我们看一下，其中显示了3.3V输入至12V输出的开环升压设计，电流为0.275A，约3.3W。在这种情况下，平均电感电流是多少？升压拓扑:3.3V至12V，约3.3W。输出电流为291mA，I（R2）时的直流走线，接近计算值。仿真负载电流为291mA，仿真结果表明电感电流的平均值为945mA，峰值大于1A。这是输出电流的3.6倍以上。T期间上—M2导通的时间，L2两端的电压为V3—电感从其小值充电到大值。T期间上，D2关断，负载电流由输出电容提供。LTspice仿真结果，在0.275A时从3.3V升压至12V。
