集成型线性稳压器实例:只有3个引脚的7.5A线性稳压器线性稳压器的缺点分析线性稳压器会消耗大量的功率。采用线性稳压器的一个主要缺点是其运行于线性模式之串联晶体管Q1会有过大功率耗散。如前文所述，线性稳压器从概念上讲是一个可变电阻器。由于的负载电流都经过串联电阻器，故其功率耗散为PLOSS=（VIN-VO）IO.在该场合中，线性稳压器的效率可由下式估算:例子中，当输入为12V且输出为3.3V时，线性稳压器的效率仅为27.5%.在此场合中，82.5%的输入功率浪费掉了，并在稳压器中产生了热量。这意味着晶体管具备在坏情况下（大VIN和满负载）处理其功率/热耗散的热能力。因此，线性稳压器及其散热器的尺寸可能很大，是在VO远远低于VIN的时候。如图5所示，线性稳压器的大效率与VO/VIN之比成比例。
淮阴三相大功率稳压器制造商
显示了异步升压拓扑的简化原理图，图6显示了异步降压拓扑的简化原理图。两者的D模块是驱动功率MOSFET的PWM信号，开关周期的占空比由输入和输出电压比决定。在本文中，为了简单起见，我使用了无损连续导通模式（CCM）方程，因为它们提供了接近的结果。通过使用LTspice，我们可以清楚地看到两种不同拓扑的输入和输出电流之间的差异。图7显示了降压转换器的基本开环设计，将12V输入转换为3.3V输出，为阻性负载R1提供1A（3.3W）。PWMD模块由浮动电源V2实现，因为我们需要V门>V源建立N沟道MOSFETM1的导通。V2用作PULSE电压源，以实现0V至5V脉冲，该脉冲从仿真的时间0开始，在5ns内从0V转换到5V，并在5ns内再次回升，T上550ns，而TP（全开关周期）等于2μs。

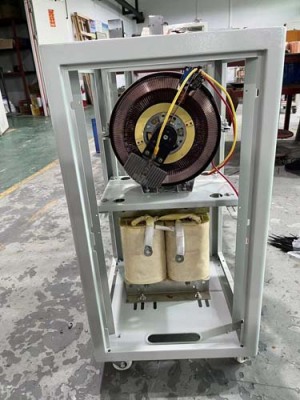

稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。
淮阴三相大功率稳压器制造商
在许多功率控制应用中，功率晶体管MOSFET和IGFET在其高速反复“导通”和“关断”的开关模式下运行。这样做的主要优点是稳压器的功率效率可以高，因为晶体管要么导通并导通（饱和），要么截止（截止）。当然，每个开关稳压器设计在稳态占空比、输入和输出电流之间的关系以及固态开关动作产生的输出电压纹波方面都有其的属性。这些开关模式电源拓扑的另一个重要特性是开关动作对输出电压的频率响应。输出电压的调节是通过控制开关晶体管处于“ON”状态的时间与总的ON/OFF时间的百分比来实现的。这个比率称为占空比，通过改变占空比，(D输出电压的大小，VOUT可以控制。
