宁夏箱式电动调压器厂家

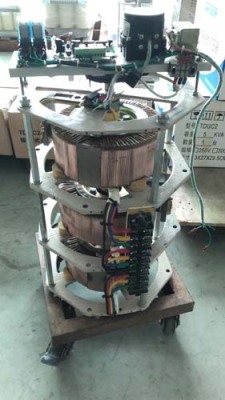

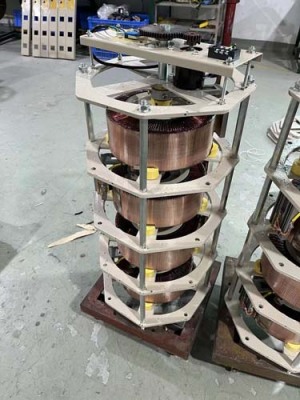

自耦调压器一般都制成自冷、干式。在容量大或使用环境的场合，也有制成油浸自冷式。3个环式单相自耦调压器共轴配装,即可构成三相自耦调压器。结构与原理同变压器相似。它通过一个在同一铁心上自身短路的动线圈，沿铁心柱上下移动，以改变另外两个匝数相等而反相串联的线圈的阻抗与电压分配，调节输出电压。动圈式调压器的接线原理示意。调压器铁心为单相单柱两旁轭式，有时也有三旁轭式。它有一个主线圈1a和一个辅助线圈1b，两者匝数相等，对称地套在铁心柱的上下两半部分，反向串联。主线圈1a和线圈2相互自耦联接,构成自耦变压器形式。线圈3为自身短路的动线圈，套在线圈1a、1b和2的外面。动线圈借传动机构可改变位置，从而可调节输出电压U2。
任何差异都是放大和用于控制监管元素。这形成了一个负面反馈伺服控制回路。如果出电压过低,监管元素是吩咐产生一个更高的电压。对于一些监管机构如果输出电压 过高,监管元素吩咐产生较低电压;然而,许多只是停止采购当前和依赖 当前绘制的开车去把电压下降。在这种方式,输出电压基本恒定。控制回路必须仔细设计产生期望的之间的权衡稳定性和响应速度。
调压器的构造与自耦变压器相同，只是将铁芯作成环形线圈就绕在环形铁芯上。次级线圈抽头用一个可以滑动的电刷触头，使触头沿线圈表面环形滑动，达到平滑的调节电压作用。当变压器带有负载运行时，次级线圈电流的变化，会引起初级线圈电流相应的变化。根据磁势平衡原理推导出，初级民次级线圈的电流和线圈匝数成反比，匝数多的一边电流就小，匝数少的一边电流就大。可用下式表示:初级线圈电流/次级线圈电流=次级线圈匝数/初级线圈匝数。
改变动线圈与主线圈、辅助线圈之间的相对位置，则后两线圈的阻抗随之而变，电源电压U1即按阻抗大小分配于主、辅两线圈上。当动线圈与主线圈重合时，主线圈的阻抗为小，而辅助线圈的阻抗为大，这样，U2小；反之，当动线圈重合于辅助线圈时，U2为大。当动线圈自上而下逐渐移动,U2即可从0逐渐增至大值。如将3个动圈式调压器单元装在同一底座上,并共用一个传动机构,即可按三相接法（一般为Y接法）联成三相动圈式调压器。
