徽州大功率补偿式稳压器品牌直销
该反向电压导致二管正向偏置，因此电感器磁场中存储的能量迫使电流继续以相同方向流过负载，并通过二管返回。然后电感器L1将其存储的能量返回到负载，充当源并提供电流，直到电感器的能量返回到电路或直到晶体管开关再次闭合，以先到者为准。同时，电容器也会对负载的供电电流进行放电。电感器和电容器的组合形成了一个LC滤波器，可消除由晶体管开关动作产生的纹波。因此，当晶体管固态开关闭合时，电流由电源提供，而当晶体管开关断开时，电流由电感器提供。需要注意的是，流经电感器的电流沿相同方向，直接来自电源或通过二管，但显然在开关周期内的不同时间。
徽州大功率补偿式稳压器品牌直销
在电感两端对节点IN和SW之间的电压进行差分探测。T期间上，MOSFET导通，因此电感的右侧靠近地电位，而左侧位于V处在，使电感两端的电压在T期间为12V上.T期间关闭MOSFET关闭，电感的右侧为48V，而左侧为V在，如在T期间上.因为差分探头减去V西南部从V在，结果为–36V，但符号无关紧要（目前）。重要的是电感在12V和36V之间变化。稳态下通过电感器的电压和电流。T期间上，电感两端的电压绘制一个正di/dt，即蓝I（L1）图的斜率。此跟踪的大点为I峰，计算为0.847A。使用LTspice，我们可以看到峰值电流约为866mA。测量电感峰值电流。为了正确选择具有额定电流（IR）和饱和电流（I坐).IR更多的是在规定的电流下产生多少热量，而I坐适用于调用短路保护的事件。如果使用具有内部MOSFET的稳压器，（I坐>稳压器电流限制），如果控制器与外部MOSFET一起使用，则（I坐>峰值电感值），当触发电流限制时。

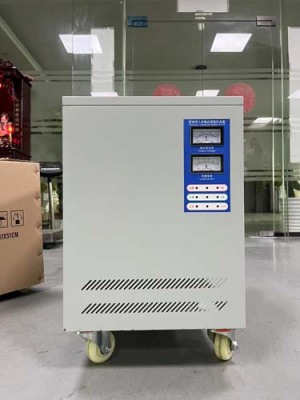

稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。
徽州大功率补偿式稳压器品牌直销
这意味着当开关晶体管“导通”并传导电流时，其两端的电压降处于小值，而当晶体管“关闭”时，没有电流流过它，所以晶体管就像一个理想的开/关开关。与仅提供降压调节的线性稳压器不同，开关稳压器可以使用以下三种基本开关模式电路拓扑中的一种或多种提供输入电压的降压、升压、反向降压、升压和降压-升压。降压开关稳压器降压开关稳压器是一种开关模式电源电路，旨在有效地将直流电压从较高电压降低到较低电压，也就是说，它会减去或“降压”电源电压，从而降低输出端的可用电压端子而不改变性。换句话说，降压开关稳压器是降压稳压器电路，因此例如降压转换器可以将+12伏转换为+5伏。
