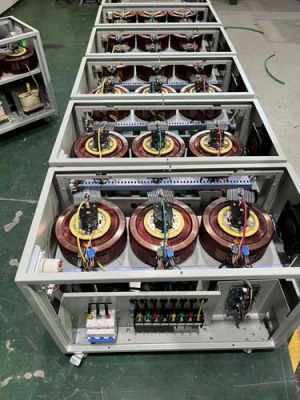

这种稳压器结构简单，价格低廉，但性差。因为它是靠碳刷的移动（滑动或滚动）来稳压的。控制电路根据输出设定的情况，来控制M点上下移动，以使输出电压符合负载的要求。这种电路的缺点就是性低和动态响应速度慢，不隔离干扰。碳刷在不断的移动中会慢慢变薄直至损坏，在湿度很大的情况下寿命缩短会更快。由于是机械运动，所以动态响应慢，这将会导致瞬间电压的突升与突降，损坏后面的设备。比如当输入电压下降15%，即220V下降到187V时，为了输出仍为220V，M就上滑至N点，这时的变化就是220:187=1.18，这时如果有一个大型的感性负载突然，造成市电电压突然产生一个300V的浪涌，由于M点的机械惰性而来不及移动，在输出端就会出现一个354V的高电压，轻则使UPS放电，重则烧毁UPS输入电路。反之，如果有一个大型的感性负载突然加载，也将会出现一个100V的凹陷，也会导致UPS的电池放电。
后来，附加的电子电路使稳定过程自动化，并产生了分接开关自动电压调节器。另一种流行的稳压器类型是伺服稳压器，其中电压校正连续进行，无需开关。让我们讨论三种主要类型的稳压器。继电器型稳压器:在这种类型的稳压器中，电压调节是通过切换继电器来实现的，以便将变压器的多个抽头之一连接到负载（如上面讨论的方式），无论是用于升压还是降压操作。下图说明了继电器式稳压器的内部电路。除了变压器（可以是环形变压器或铁芯变压器，其次级设有分接头）外，它还有电子电路和一组继电器。电子电路包括整流电路、运算放大器、微控制器单元和其他微小元件。继电器型稳压器。稳压器的类型
珠海大功率补偿式稳压器厂家有哪些
显示了异步升压拓扑的简化原理图，图6显示了异步降压拓扑的简化原理图。两者的D模块是驱动功率MOSFET的PWM信号，开关周期的占空比由输入和输出电压比决定。在本文中，为了简单起见，我使用了无损连续导通模式（CCM）方程，因为它们提供了接近的结果。通过使用LTspice，我们可以清楚地看到两种不同拓扑的输入和输出电流之间的差异。图7显示了降压转换器的基本开环设计，将12V输入转换为3.3V输出，为阻性负载R1提供1A（3.3W）。PWMD模块由浮动电源V2实现，因为我们需要V门>V源建立N沟道MOSFETM1的导通。V2用作PULSE电压源，以实现0V至5V脉冲，该脉冲从仿真的时间0开始，在5ns内从0V转换到5V，并在5ns内再次回升，T上550ns，而TP（全开关周期）等于2μs。
线性稳压器的主要缺点之一是效率低下，因为它们在某些用例中会消耗大量功率。线性稳压器的电压降与电阻器两端的电压降相当。例如，输入电压为 5V，输出电压为 3V，端子之间有 2V 的压降，效率被限制在 3V/5V (60%)。
