稳压器有两种主要类型:线性和开关。这两种类型都可以调节系统的电压，但线性稳压器以低效率运行，而开关稳压器以高效率运行。在高效率开关稳压器中，大部分输入功率无耗散地传输到输出端。
由于晶体管开关不断闭合和打开，因此平均输出电压值将与占空比D相关，D定义为晶体管开关在一个完整开关周期内的导通时间。如果VIN是电源电压，晶体管开关的“ON”和“OFF”时间定义为:tON和tOFF，则输出电压VOUT为:降压转换器的占空比也可以定义为:因此占空比越大，开关电源的平均直流输出电压就越高。由此还可以看到，输出电压将低于输入电压，因为占空比D不会达到1（单位），从而导致降压稳压器。
比较负载电流上方和下方形成的电感电流的三角形形状，我们可以看到它们是相等的，简单的代数计算表明:平均电感电流等于负载电流。降压拓扑—电感电流和负载电流仿真示例。搜索降压稳压器IC时，可以地假设数据手册显示大允许输出电流，如I在≈I外，但升压拓扑并非如此。让我们看一下，其中显示了3.3V输入至12V输出的开环升压设计，电流为0.275A，约3.3W。在这种情况下，平均电感电流是多少？升压拓扑:3.3V至12V，约3.3W。输出电流为291mA，I（R2）时的直流走线，接近计算值。仿真负载电流为291mA，仿真结果表明电感电流的平均值为945mA，峰值大于1A。这是输出电流的3.6倍以上。T期间上—M2导通的时间，L2两端的电压为V3—电感从其小值充电到大值。T期间上，D2关断，负载电流由输出电容提供。LTspice仿真结果，在0.275A时从3.3V升压至12V。

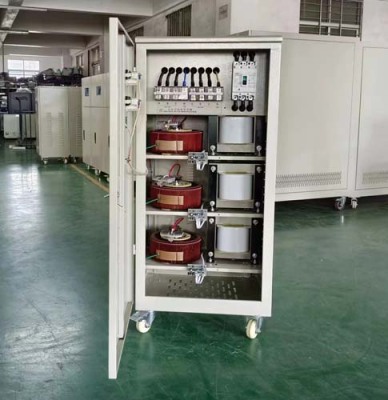

为单相SVC直接调压稳压器的工作原理，其主要工作原理如下:A点为单相稳压器输入侧，B点为输出侧。其实这一类用调压器直接调压式的稳压器就是利用自耦变压器的原理做成的。这种稳压器的取样电路时刻监视稳压器的输出两点间电压，输出电压升高时，控制电机朝自耦变压器降压的方向移动（A点所对应的箭头向上移动），当输出电压达到所要的电压时，停止控制电机运动。反之控制电路则控制电机朝自耦变压器升压的方向转动（A点所对应的箭头向下移动），直至达到所要的电压时停止。
