荆门智能无触点数控式稳压器厂家
稳压器有两种主要类型:线性和开关。这两种类型都可以调节系统的电压，但线性稳压器以低效率运行，而开关稳压器以高效率运行。在高效率开关稳压器中，大部分输入功率无耗散地传输到输出端。
在电感两端对节点IN和SW之间的电压进行差分探测。T期间上，MOSFET导通，因此电感的右侧靠近地电位，而左侧位于V处在，使电感两端的电压在T期间为12V上.T期间关闭MOSFET关闭，电感的右侧为48V，而左侧为V在，如在T期间上.因为差分探头减去V西南部从V在，结果为–36V，但符号无关紧要（目前）。重要的是电感在12V和36V之间变化。稳态下通过电感器的电压和电流。T期间上，电感两端的电压绘制一个正di/dt，即蓝I（L1）图的斜率。此跟踪的大点为I峰，计算为0.847A。使用LTspice，我们可以看到峰值电流约为866mA。测量电感峰值电流。为了正确选择具有额定电流（IR）和饱和电流（I坐).IR更多的是在规定的电流下产生多少热量，而I坐适用于调用短路保护的事件。如果使用具有内部MOSFET的稳压器，（I坐>稳压器电流限制），如果控制器与外部MOSFET一起使用，则（I坐>峰值电感值），当触发电流限制时。
由于晶体管开关有效地与输出并联连接，当晶体管偏置为“OFF”（开关打开）时，电能仅通过电感器传递到负载，如图所示。升压开关稳压器在升压转换器电路中，当晶体管开关导通时，来自电源的电能VIN通过电感器和晶体管开关返回到电源。结果，由于饱和的晶体管开关有效地对输出造成短路，因此它们都不会传递到输出端。这会增加流过电感器的电流，因为它有更短的内部路径可以返回电源。同时，二管D1变为反向偏置，因为它的阳通过晶体管开关连接到地，随着电容器开始通过负载放电，输出端的电压电平保持相当恒定。

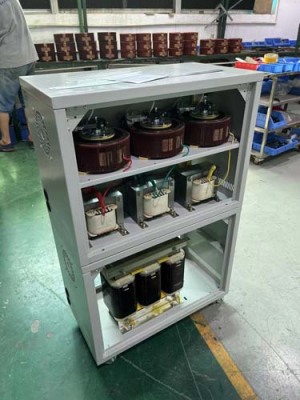

伺服控制稳压器:这些被简单地称为伺服稳定器（在伺服机构上工作，也称为负反馈），顾名思义，它使用伺服电机来实现电压校正。这些主要用于高输出电压精度，通常为±1%，输入电压变化高达±50%。下图是伺服稳定器的内部电路，它以伺服电机、自耦变压器、降压升压变压器、电机驱动器和控制电路为主要组成部分。伺服控制稳压器在该稳压器中，降压升压变压器初级的一端连接自耦变压器的固定抽头，另一端连接由伺服电机控制的动臂。降压升压变压器的次级与输入电源串联，输入电源不过是稳定器输出。伺服控制稳压器工作及电路图
