在电感两端对节点IN和SW之间的电压进行差分探测。T期间上，MOSFET导通，因此电感的右侧靠近地电位，而左侧位于V处在，使电感两端的电压在T期间为12V上.T期间关闭MOSFET关闭，电感的右侧为48V，而左侧为V在，如在T期间上.因为差分探头减去V西南部从V在，结果为–36V，但符号无关紧要（目前）。重要的是电感在12V和36V之间变化。稳态下通过电感器的电压和电流。T期间上，电感两端的电压绘制一个正di/dt，即蓝I（L1）图的斜率。此跟踪的大点为I峰，计算为0.847A。使用LTspice，我们可以看到峰值电流约为866mA。测量电感峰值电流。为了正确选择具有额定电流（IR）和饱和电流（I坐).IR更多的是在规定的电流下产生多少热量，而I坐适用于调用短路保护的事件。如果使用具有内部MOSFET的稳压器，（I坐>稳压器电流限制），如果控制器与外部MOSFET一起使用，则（I坐>峰值电感值），当触发电流限制时。
龙岩三相大功率稳压器品牌直销
需要注意的是，此处描述的升压拓扑对电感或二管没有电流限制。如果未使用开关，或者IC关闭，则输入到输出之间有一条直接路径。有些IC可提供额外的保护功能，例如停机模式中的输出断开、浪涌电流限制，以及解决这种直接输入至输出连接的其他功能—例如，LTC3122和LTC3539。为了提率，应使用具有低DCR（直流电阻）和低磁芯损耗的电感器。电感数据手册中注明了特定温度下的DCR——它随温度升高并具有容差。直流损耗可以通过P轻松计算INDUCTOR_LOSS=IIN_AV²×DCR，而交流损耗和磁芯损耗可以在制造商的仿真或其他文档中找到。LTspice可以集成功率来计算相关的功率损耗。为LTspice提供电感记录的DCR和其他已知寄生参数可提高LTspice仿真精度。
龙岩三相大功率稳压器品牌直销

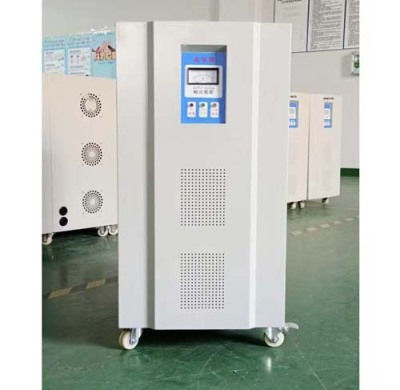

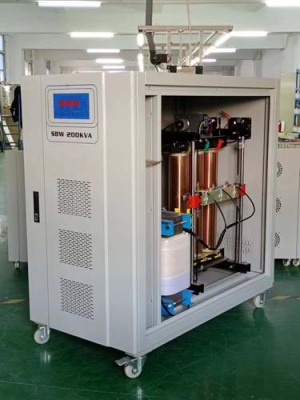

稳压器容量都用伏安(VA)或千伏安(KVA)值表示﹐是负载中除纯电阻性负载外﹐还有感性和容性负载﹐即负载中除有功功率外﹐还有无功功率。这个指针反映了交流稳压电源带感性及容性负载的能力。
为升压稳压器选择IC的过程与为降压稳压器选择IC的过程不同，后者的主要区别在于所需的输出电流与稳压器IC数据手册规格的关系。在降压拓扑中，平均电感电流与负载电流基本相同。升压拓扑则不是这种情况，升压拓扑需要基于开关电流进行计算。本文介绍了升压稳压器IC（带内部MOSFET）或控制器IC（带外部MOSFET）的选择标准，以及如何使用LTspice选择合适的外设元件来完成升压功率级。为什么开关电流很重要输入和输出电压是多少？这是选择降压（降压）或升压（升压）DC-DC转换器时要问的个问题。第二个问题:满足预期负载所需的输出电流是多少？尽管降压和升压的输入和输出问题相同，但选择合适的IC以满足输入和输出要求的过程在降压和升压之间却大不相同。如果比较降压IC的选择表与升压IC的选择表，则升压的选择过程与降压的选择表是显而易见的。图1显示了某些内部电源开关降压转换器的选型表。可以看出，输出电流作为主要选择参数之一计费。
