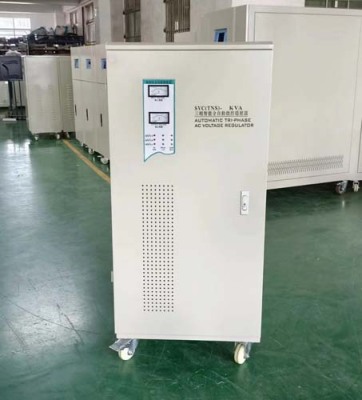

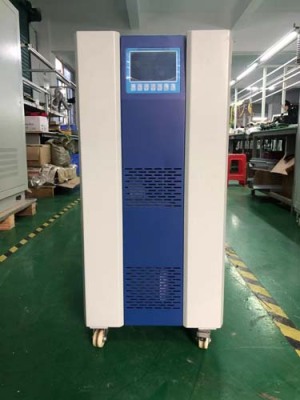

襄樊SVC系列稳压器厂家价格
由于晶体管开关有效地与输出并联连接，当晶体管偏置为“OFF”（开关打开）时，电能仅通过电感器传递到负载，如图所示。升压开关稳压器在升压转换器电路中，当晶体管开关导通时，来自电源的电能VIN通过电感器和晶体管开关返回到电源。结果，由于饱和的晶体管开关有效地对输出造成短路，因此它们都不会传递到输出端。这会增加流过电感器的电流，因为它有更短的内部路径可以返回电源。同时，二管D1变为反向偏置，因为它的阳通过晶体管开关连接到地，随着电容器开始通过负载放电，输出端的电压电平保持相当恒定。
襄樊SVC系列稳压器厂家价格
比较负载电流上方和下方形成的电感电流的三角形形状，我们可以看到它们是相等的，简单的代数计算表明:平均电感电流等于负载电流。降压拓扑—电感电流和负载电流仿真示例。搜索降压稳压器IC时，可以地假设数据手册显示大允许输出电流，如I在≈I外，但升压拓扑并非如此。让我们看一下，其中显示了3.3V输入至12V输出的开环升压设计，电流为0.275A，约3.3W。在这种情况下，平均电感电流是多少？升压拓扑:3.3V至12V，约3.3W。输出电流为291mA，I（R2）时的直流走线，接近计算值。仿真负载电流为291mA，仿真结果表明电感电流的平均值为945mA，峰值大于1A。这是输出电流的3.6倍以上。T期间上—M2导通的时间，L2两端的电压为V3—电感从其小值充电到大值。T期间上，D2关断，负载电流由输出电容提供。LTspice仿真结果，在0.275A时从3.3V升压至12V。
襄樊SVC系列稳压器厂家价格
稳压器容量都用伏安(VA)或千伏安(KVA)值表示﹐是负载中除纯电阻性负载外﹐还有感性和容性负载﹐即负载中除有功功率外﹐还有无功功率。这个指针反映了交流稳压电源带感性及容性负载的能力。
对于嵌入式应用而言，NPN旁路晶体管稳压器是一种不错的选择，因为它的压差小，而且容易使用。不过这种稳压器仍不适合具有很低压差要求的电池供电设备使用，因为它的压差不够低。它的高增益NPN旁路管可使接地电流稳定在几个毫安，而且它的公共发射结构具有很低的输出阻抗。PNP旁路晶体管是一种低压差稳压器，其中的旁路元件就是PNP晶体管。它的输入输出压差一般在0.3到0.7V之间。因为压差低，因此这种PNP旁路晶体管稳压器适合电池供电的嵌入式设备使用。不过它的大接地电流会缩短电池的寿命。另外，PNP晶体管增益较低，会形成数毫安的不稳定接地电流。由于采用公共发射结构，因此它的输出阻抗比较高，这意味着需要外接特定范围容量和等效串联电阻（ESR）的电容才能够稳定工作。
