遂宁SVC系列稳压器厂家直销
正如预期的那样，当MOSFET导通时，电压电位接近地，但更重要的是，在T期间关闭，MOSFET关断，漏电压受输出电压加二管压降的影响。现在我们知道V的压力是多少了DS的场效应管。如果我们选择使用外部MOSFET作为电源开关的控制器设计，我们应该选择具有V的MOSFETDS额定电压为60V。在LTspice波形查看器中，可以使用光标进行水平和垂直测量，类似于示波器上的光标。要调用光标，请单击LTspice波形查看器中的V（sw）标签。这会将个游标附加到跟踪，再单击一次将第二个游标附加到同一迹线。或者，右键单击标签并选择所需的光标以显示给定的探测迹线。使用这些光标，您可以测量T上并计算占空比，由T给出上/时期。
遂宁SVC系列稳压器厂家直销
由于晶体管开关有效地与输出并联连接，当晶体管偏置为“OFF”（开关打开）时，电能仅通过电感器传递到负载，如图所示。升压开关稳压器在升压转换器电路中，当晶体管开关导通时，来自电源的电能VIN通过电感器和晶体管开关返回到电源。结果，由于饱和的晶体管开关有效地对输出造成短路，因此它们都不会传递到输出端。这会增加流过电感器的电流，因为它有更短的内部路径可以返回电源。同时，二管D1变为反向偏置，因为它的阳通过晶体管开关连接到地，随着电容器开始通过负载放电，输出端的电压电平保持相当恒定。

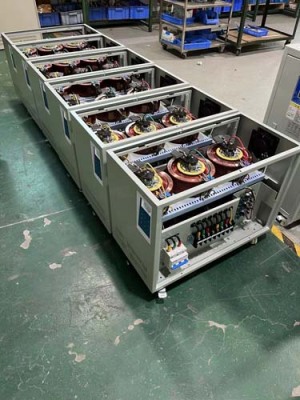

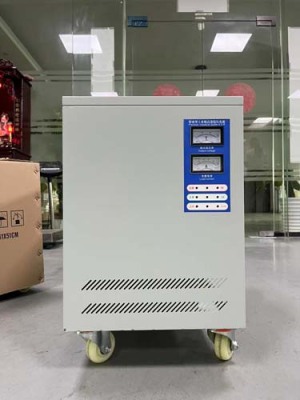

稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。
遂宁SVC系列稳压器厂家直销
二管放电处的反向恢复尖峰原因。较低的值意味着较低的功率损耗。该电容随电压而变化。（a）二管反向恢复电流尖峰。（b）放大二管反向恢复电流尖峰。选择升压IC时，从输出开始。从所需的输出电压和负载电流逆向工作以找到输入功率，同时考虑效率。由此，确定平均和峰值输入电流值。在升压中，电感中流动的平均电流高于负载电流，使得IC选择过程与降压选择过程不同。为升压转换器选择额定值合适的元件需要了解稳压器峰值以及平均电压和电流，这可以使用LTspice确定。
