抚顺三相全自动稳压器生产厂家

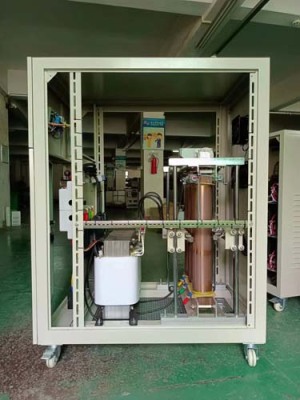

伺服控制稳压器:这些被简单地称为伺服稳定器（在伺服机构上工作，也称为负反馈），顾名思义，它使用伺服电机来实现电压校正。这些主要用于高输出电压精度，通常为±1%，输入电压变化高达±50%。下图是伺服稳定器的内部电路，它以伺服电机、自耦变压器、降压升压变压器、电机驱动器和控制电路为主要组成部分。伺服控制稳压器在该稳压器中，降压升压变压器初级的一端连接自耦变压器的固定抽头，另一端连接由伺服电机控制的动臂。降压升压变压器的次级与输入电源串联，输入电源不过是稳定器输出。伺服控制稳压器工作及电路图
抚顺三相全自动稳压器生产厂家
稳压器的功率选择具体选型时要考虑负载性质（阻性，容性，感性）、设备类型（动力，单个负载大小，照明，电热等）、输入电压高低、系数等因数来选择稳压电源容量。纯阻性负载白炽灯、电阻丝、电炉等设备1.25~1.5倍负载总功率2、感性、容性负载、荧光灯具、风机、小电动机、小水泵、空调、电脑、电冰箱等应≥2~3倍负载总功率3、大电感性、电容性负载（如大功率电动机、多台电脑）环境下，选型时应考虑负载的起动电流大（达额定电流的5~8倍），所以选择稳压器容量时应是负载功率的3~4倍。
抚顺三相全自动稳压器生产厂家
稳压器容量都用伏安(VA)或千伏安(KVA)值表示﹐是负载中除纯电阻性负载外﹐还有感性和容性负载﹐即负载中除有功功率外﹐还有无功功率。这个指针反映了交流稳压电源带感性及容性负载的能力。
显示了异步升压拓扑的简化原理图，图6显示了异步降压拓扑的简化原理图。两者的D模块是驱动功率MOSFET的PWM信号，开关周期的占空比由输入和输出电压比决定。在本文中，为了简单起见，我使用了无损连续导通模式（CCM）方程，因为它们提供了接近的结果。通过使用LTspice，我们可以清楚地看到两种不同拓扑的输入和输出电流之间的差异。图7显示了降压转换器的基本开环设计，将12V输入转换为3.3V输出，为阻性负载R1提供1A（3.3W）。PWMD模块由浮动电源V2实现，因为我们需要V门>V源建立N沟道MOSFETM1的导通。V2用作PULSE电压源，以实现0V至5V脉冲，该脉冲从仿真的时间0开始，在5ns内从0V转换到5V，并在5ns内再次回升，T上550ns，而TP（全开关周期）等于2μs。
