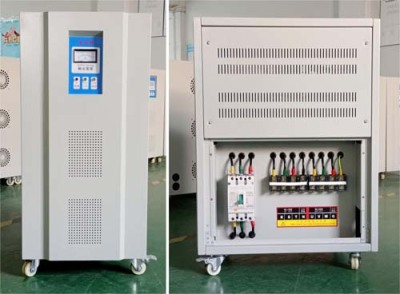

衡水三相全自动稳压器品牌直销
稳压器有两种主要类型:线性和开关。这两种类型都可以调节系统的电压，但线性稳压器以低效率运行，而开关稳压器以高效率运行。在高效率开关稳压器中，大部分输入功率无耗散地传输到输出端。
集成型线性稳压器实例:只有3个引脚的7.5A线性稳压器线性稳压器的缺点分析线性稳压器会消耗大量的功率。采用线性稳压器的一个主要缺点是其运行于线性模式之串联晶体管Q1会有过大功率耗散。如前文所述，线性稳压器从概念上讲是一个可变电阻器。由于的负载电流都经过串联电阻器，故其功率耗散为PLOSS=（VIN-VO）IO.在该场合中，线性稳压器的效率可由下式估算:例子中，当输入为12V且输出为3.3V时，线性稳压器的效率仅为27.5%.在此场合中，82.5%的输入功率浪费掉了，并在稳压器中产生了热量。这意味着晶体管具备在坏情况下（大VIN和满负载）处理其功率/热耗散的热能力。因此，线性稳压器及其散热器的尺寸可能很大，是在VO远远低于VIN的时候。如图5所示，线性稳压器的大效率与VO/VIN之比成比例。
T期间上，电感与MOSFET串联，因此流过输入电感的电流都会流过开关。因此，数据手册规定了可以流过开关的大电流，I西南部.在为新设计选择升压IC时，应该知道通过开关（和电感）的预期大电流。T期间的原理图上:M2打开，V3与L2并行，D2关闭。例如，为以下应用使用升压稳压器:V在=12VV外=48V我外=0.15A选择正确的升压稳压器需要找到平均输入电流，因为这是T期间流过电感器和MOSFET的电流上.要找到此电流，请根据输出功率和效率从输出反向工作到输入:
降压开关稳压器是一种DC-DC转换器，是简单和的开关稳压器类型之一。在开关模式电源配置中使用时，降压开关稳压器使用串联晶体管或功率MOSFET（理想情况下是缘栅双晶体管或IGBT）作为其主要开关器件降压开关稳压器可以看到，降压转换器的基本电路配置是一个串联晶体管开关TR1和一个相关的驱动电路，该驱动电路使输出电压尽可能接近所需电平，一个二管D1，一个电感器L1和一个平滑电容器C1。降压转换器具有两种操作模式，这取决于开关晶体管TR1是“ON”还是“OFF”。
